农耕桥加固维修结构施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代

附件详情

深圳某农耕桥加固维修结构图
该资料为:深圳某农耕桥加固维修结构图
桥梁在小河两岸搭建片石河堤作为桥台,直接满堂浇筑台帽及钢筋混凝土板梁。桥梁没有设置护栏,桥头未设置专用伸缩缝。桥底河床曾硬化,在桥的翼墙之上下游两侧未砌筑片石河堤。全桥长9.6米,净跨8米,梁体与坡头吓河斜交,桥台长7.54米,桥面净宽7.08米。桥梁底板离水面2.0米,桥下河水深2米。目前桥梁主要供村民到基本农田作业和运土车通行。该桥未设置限载牌。
主要病害:桥面铺装层堆积沙石,桥梁两边未设置栏杆。
该资料包含:
目录及施工图设计说明书、工程数量表、桥型布置图、新建组合式现浇护栏构造图、植筋钻孔 平面布置图 共6张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

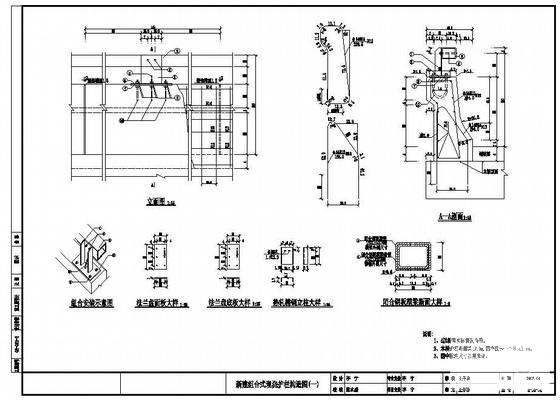

  • 结构加固施工图 - 1
    结构加固施工图 - 1

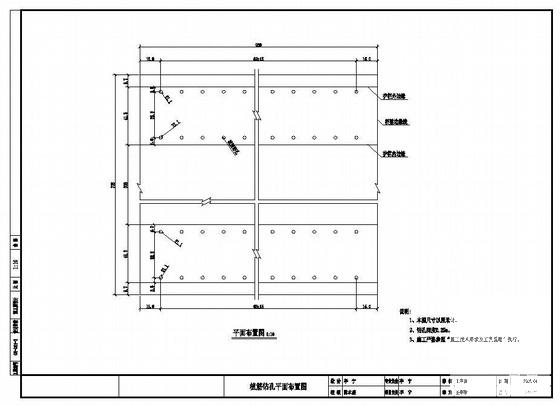

  • 结构加固施工图 - 2
    结构加固施工图 - 2

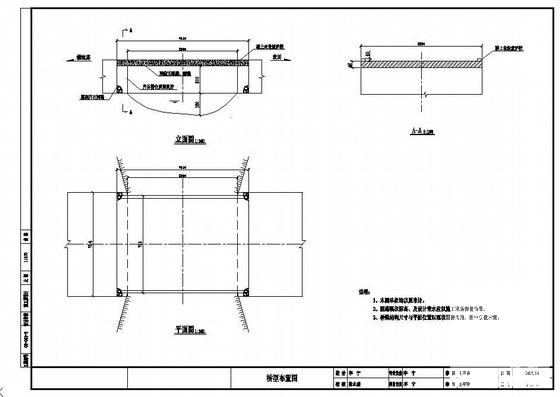

  • 结构加固施工图 - 3
    结构加固施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
