市政工程电信通井设计套图纸

附件详情

1、电缆敷设在壕沟中，沿电缆全长的上、下紧邻侧铺大于10cm的软土或砂层； 2、禁止电缆在其他管道上下平行敷设，直埋电缆敷前应将沟底铲平夯实； 3、过路管在穿过行车道时的埋置深度应大于80cm，否则应采用混凝土包封或钢管保护； 4、电信管群应每隔2～3m采用专用支架排列固定一次。接头应错开，并涂中性胶合粘剂挤紧； 5、其它未尽事宜按《电信管道工程施工及验收技术规范》YD5103-2003执行。

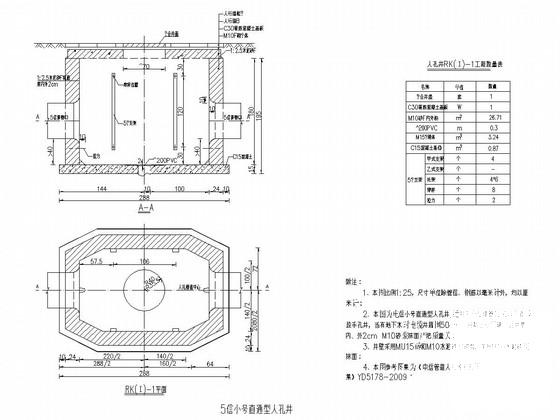

6、本图为电信小号直通型人孔井,适用于电信埋管12孔以下直线段手孔井，当有地下水时电缆井周围50cm应用粘土分层碾压且井壁内、外2cm M10砂浆抹面严把质量关；
7、井壁采用MU15砖和M10水泥砂浆砌筑，采用M10水泥砂浆抹面；
8、本图参考图集为《电信管道人孔或手孔图集》YD5178-2009。
