村路口桥加固维修结构施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代

附件详情

深圳某村路口桥加固维修结构图
该资料为:深圳某村路口桥加固维修结构图
该桥位于某村路口。桥梁下跨污水河并与之正交,桥梁长16.0米,宽5.6米,桥下净空2米,两侧设置钢管护栏,护栏高度为该桥的上部结构为单跨简去梁。,净跨9.9米,由3片现浇的整体式T梁构成,共设置3道横隔板,桥梁利用排水渠两岸片石河堤作为桥台,梁体直接搭建在河堤上,没有设置支座,该桥目前限载15t。
主要病害:
(1)桥面混凝土铺装层表面剥落不平整,0#台桥头接缝位置铺装层碎边,两侧护栏底部混凝土均发生开裂。
(2)1#梁底面和外侧翼板出现少量露筋;3片梁在跨中腹板位置均出现竖立裂缝。
该资料包含:
目录及施工图设计说明书、工程数量表、桥型布置图、碳纤维加固图、裂缝分布图共6张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

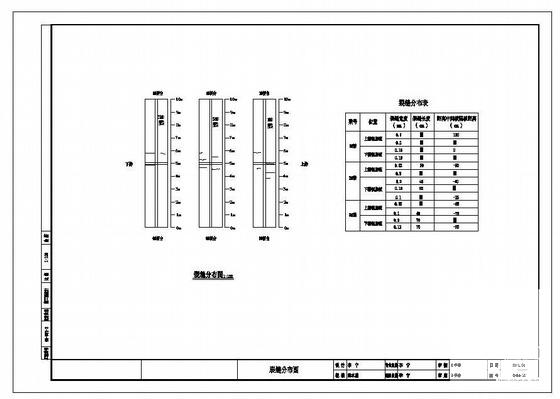

  • 结构加固施工图 - 1
    结构加固施工图 - 1

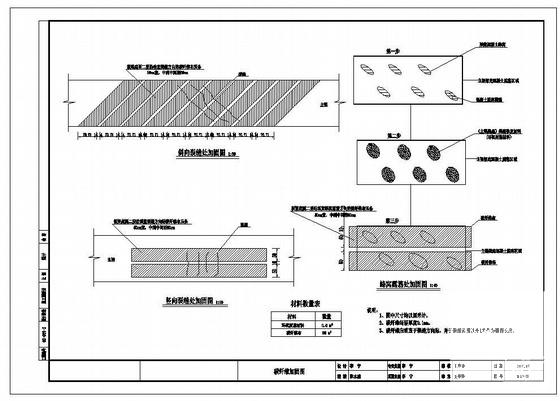

  • 结构加固施工图 - 2
    结构加固施工图 - 2

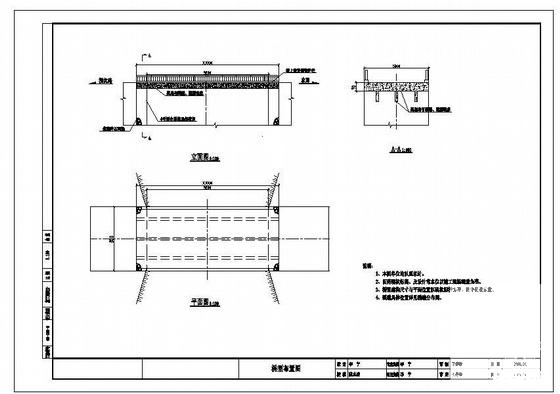

  • 结构加固施工图 - 3
    结构加固施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
