柞水17层住宅楼暖通施工大样图

• 设计说明：有

一、 项目概要

本建筑位于陕西省柞水，总建筑面积为:10079.5m{2}.总高度为：54.3m 总层数为十七层（带跃层）。地下一层为设备用房和储藏室，地上为普通住宅。按夏热冬冷地区节能设计。

二、 设计范围

1 本楼采暖系统设计。

2 本楼 通风防排烟 设计。

三、 设计说明

1 室外计算温度：采暖:-3%%DC

2 冬季室内采暖计算温度

采暖室内计算温度：

卧室、客厅、餐厅：18度 ;

厨房：15度;

卫生间（无集中热水供应）：23度;

四、采暖系统：

1 热源由甲方自建的锅炉房提供经换热站换热后的供回水温度为50%%Dc/40%%Dc的采暖热水。定压、补水系统由换热站统一考虑。采暖系统形式为地板辐射加热盘管采暖系统。

2 供暖系统竖向分为两个压力分区，供回水水平总干管设在地下室顶板下，系统均从总水平干管向上分出立管,立管分别设于管井。户内入口装,置设锁闭调节阀,过滤器,热量表等。户内供暖系统入口装置详陕暖09N1/P38。热表公称流量为0.6m{3}/h。

3 住宅采暖系统的热力入口装置位于地下室内，热力入口装置做法见《陕09N1》P121。热表公称流量为25.8m{3}/h。

4 该项目采暖热负荷359.4Kw,采暖面积约为7848m{2}。建筑物采暖面积热指标：45.8w/m{2}（不含户间传热的负荷）。热负荷Q1d=80.8Kw ΔP1=32KPa Q1g=80.8Kw ΔP1=38KPa 热负荷Q2d=98.9Kw ΔP2=32KPa Q2g=98.9Kw ΔP2=38KPa

5 户内采暖系统采用地板辐射加热盘管，盘管全部采用OKT/PE-RT，管径De20x2.3，出管道井至每户分集水器管径De32x3.6。采暖明装管道应采用碳素钢管,管道管径<DN50者,采用焊接钢管;≥DN50者,应用无缝钢管.采暖管道管径≤DN32其连接采用丝扣连接;管道管径>DN32者,采用焊接或法兰连接。

6 地板辐射加热盘管热性能要求水温60%%Dc,PE-RT管管材按使用条件级别4级，管系列(S)值4选用。

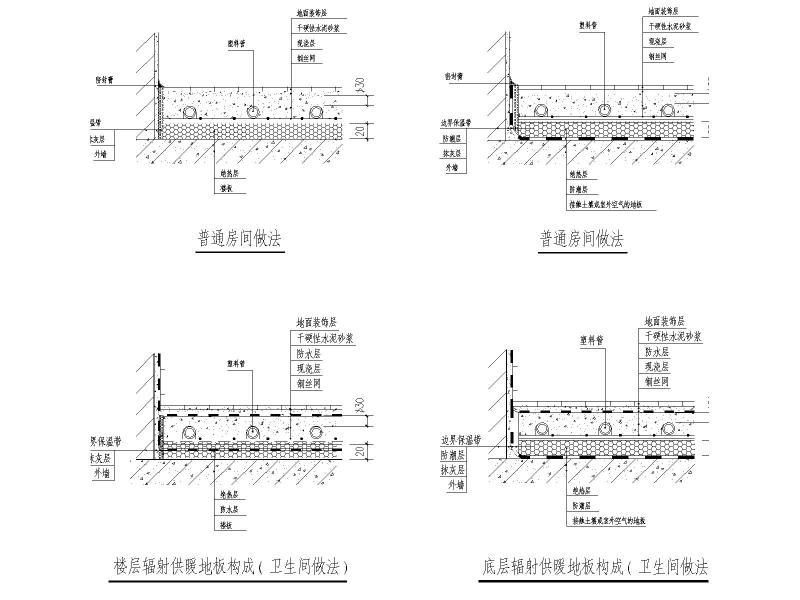

7 分水器的每环供、回水支管均应设自动温控阀，以便于控制。地面应在沿墙以及过门口处设置膨胀缝及墙体，集、分水器与管材连接处均应设柔性套管。地板辐射采暖地面构造参说明剖面图所示。

8 在供暖系统最高处设置E121-20型自动排气阀 ,系统最低处设置DN32的泄水管和闸阀。

9 卫生间地板因敷设面积所限，洗浴时应采用其他方式辅助供暖。

五、图纸展示

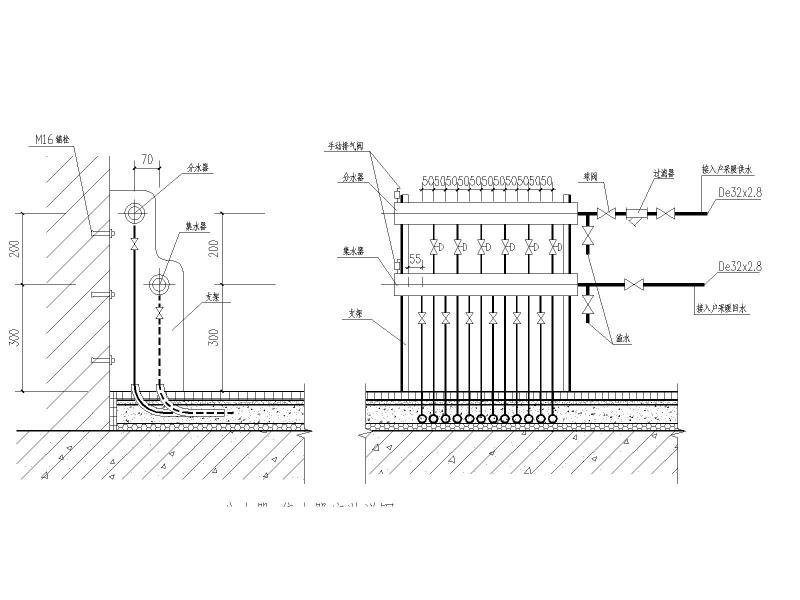

分水器 集水器安装详图

大样图

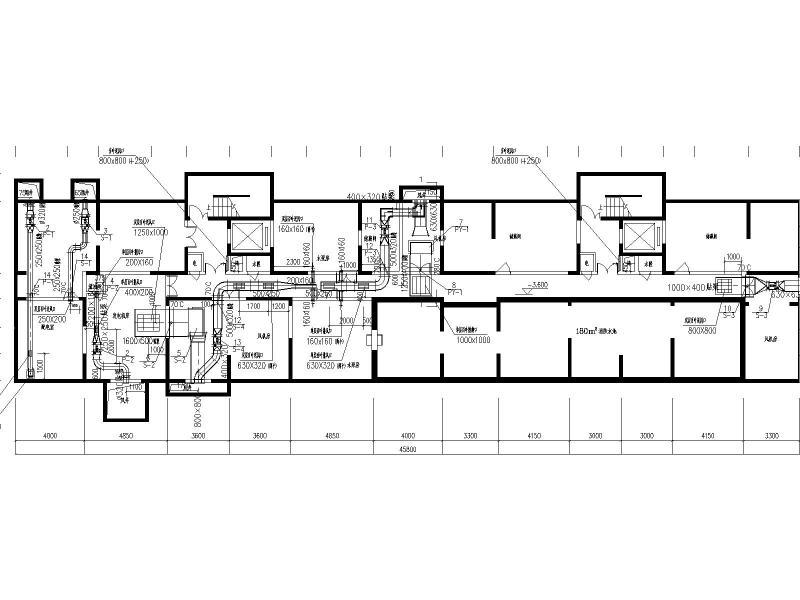

地下室通风平面图

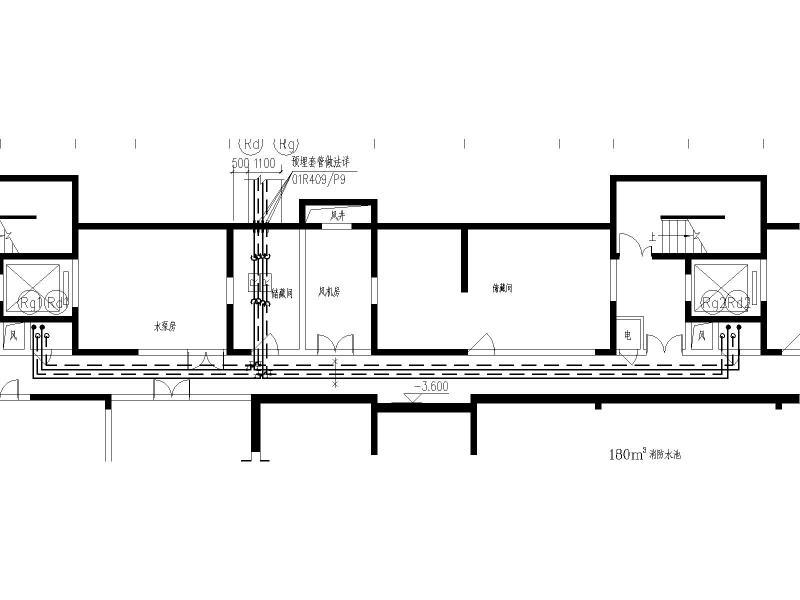

地下室采暖干管平面图

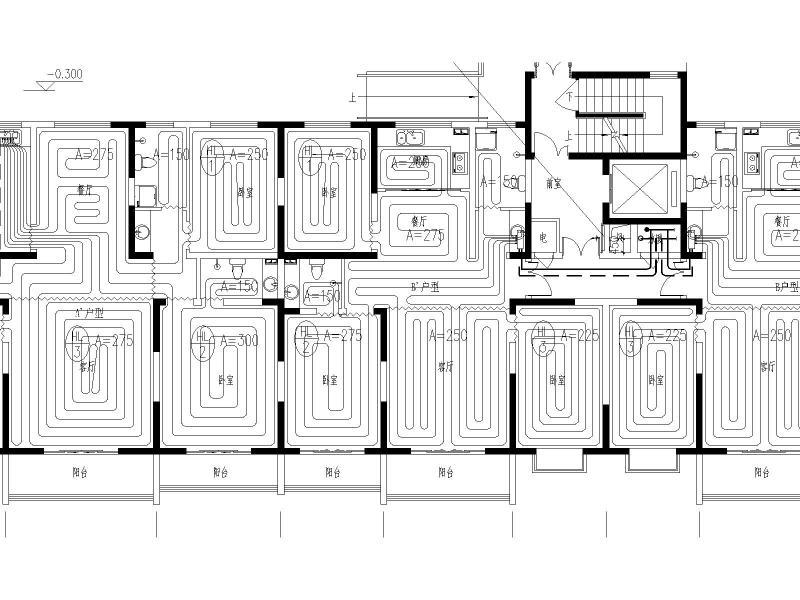

十~十六层采暖通风平面图

Rd1，2采暖采暖系统图

Rg1，2采暖采暖系统图
