会展中心暖通空调施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:7161平方米
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,采暖,机房
  • 冷热源:市政热网,锅炉,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 项目所在地:北京

附件详情

  • 设计施工说明
  • 资料目录、图例
  • 主要设备材料表

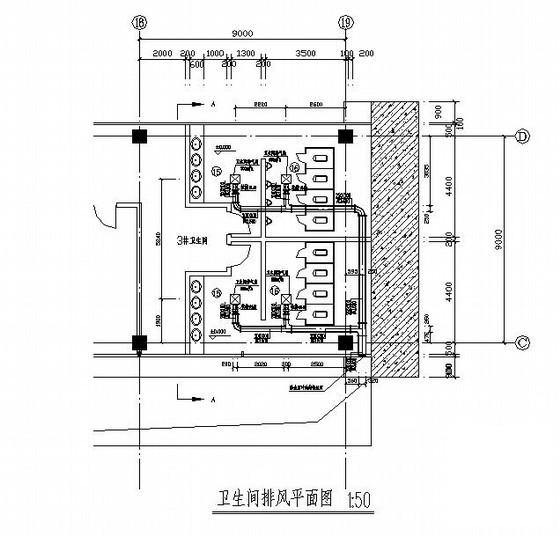

  • 卫生间排风平面图
  • 卫生间排风剖面示意图
  • 卫生间风管做法详图
  • 换热站设备位置平面图

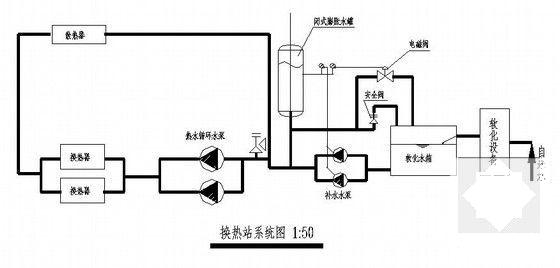

  • 换热站系统图
  • 设备机房管道平面
  • 排气管防回流构造详图
  • 采暖地沟平面图
  • 机房通风平面图
  • 机房通风剖面图

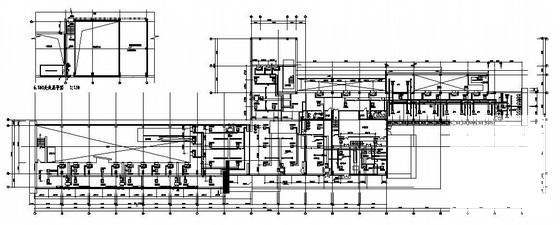

  • 空调通风平面图

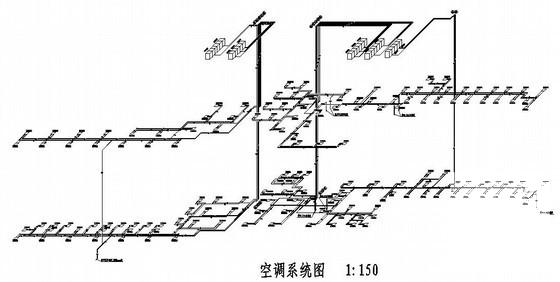

  • 空调系统图
  • 大样图

附件详情

该项目建筑面积7161平方米。地下一层,地上一层。使用功能分别为:展厅、会议、办公等。地下一层设有热力换热站,首层设有大报告厅。 设计内容:采暖系统、空调系统、通风系统。
采暖系统:本栋建筑设采暖供热系统,-4.500展厅地面上,结合建筑做法,设地沟采暖。地面下沟内散热器采用热水园翼型散热器,地面上设置的散热器采用低矮式散热器。采暖热媒来自市政热力管网,供回水温度为85℃-65℃,系统压力5.0Kg/cm2,室内采暖系统采用闭式隔膜膨胀水罐定压或补水泵变频定压。
空调通风系统:本栋建筑采用风冷(一拖多)VRV冷暖空调机组。VRV系统共设五组,室外机组设在屋顶。卫生间设置机械排风。
本建筑暂无燃气进入,本图只预留进户燃气套管。
图纸26张。

图5

图6

图7

图8

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 暖通空调大样图 - 1
    暖通空调大样图 - 1
  • 暖通空调大样图 - 2
    暖通空调大样图 - 2
  • 暖通空调大样图 - 3
    暖通空调大样图 - 3
  • 暖通空调大样图 - 4
    暖通空调大样图 - 4
  • 暖通空调大样图 - 5
    暖通空调大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
