5172平米综合办公楼空调制冷工程设计施工图纸(风冷模块冷水机组)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5172.25平方米
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 水系统:闭式

附件详情

一、项目概要:
本建筑一至六层设中央空调,总建筑面积5172.25m2....
二、冷热源:
冷源选用风冷模块冷水机组...
三、空调系统:
1.全中央空调,水-水系统。
2.冷水系统:双管制、水平同程的闭式系统。
3.冷水采用闭式机械循环系统....

图纸共8张。


空调水系统图

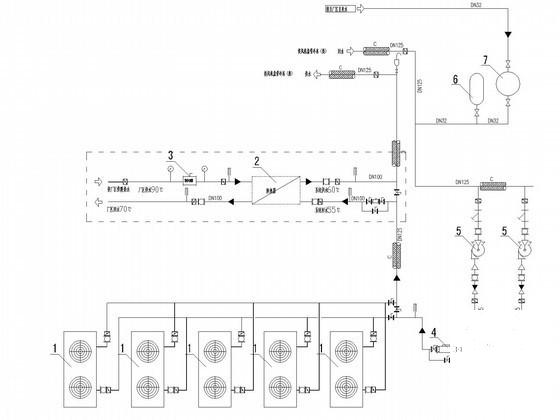

空调系统原理图

六层空调平面图
