6层综合办公楼电气图纸

  • 建筑类别:办公,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:1819.60平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、强电系统图
  • 3、弱电系统图
  • 4、消防系统图
  • 5、照明平面图
  • 6、插座平面图
  • 7、 弱电平面图
  • 8、 防雷平面图
  • 9、基础接地平面图

附件详情

该附件是综合办公楼全套 电气施工图 纸(含计算书),总共20张。
项目概要:建筑面积1819.60平方米,建筑高度为19.2米,共六层,一层为丙类储藏室(火灾危险区域为23区,照明灯具、配电装置、接线盒防护等级为IP2X, 固定安装的电机防护等级为IP21,移动式、携带式电机防护等级为IP54.电气和仪表防护等级为IP44)。二层为活动室及会议室,三 六层为办公室。建筑设计结构形式为框架 剪力墙结构,现浇混凝土楼板,属于三类普通多层公共建筑。
设计范围:该资料强电包括:动力配电系统,照明系统,防雷和接地系统及安全措施。弱电包括:火灾自动报警系统,综合布线系统,电话和网络,电视系统。
......
,共20张。

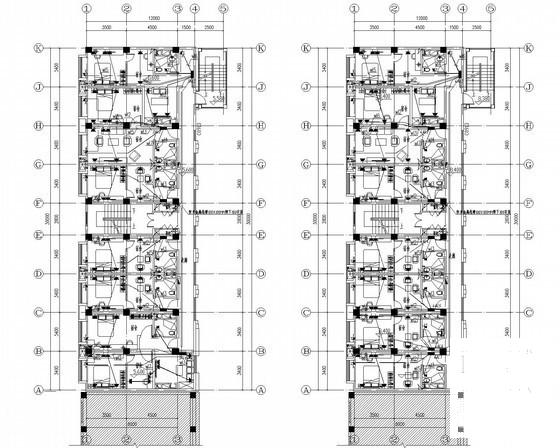

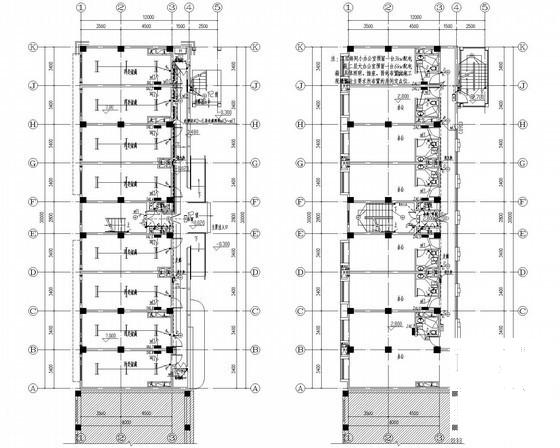

插座平面图

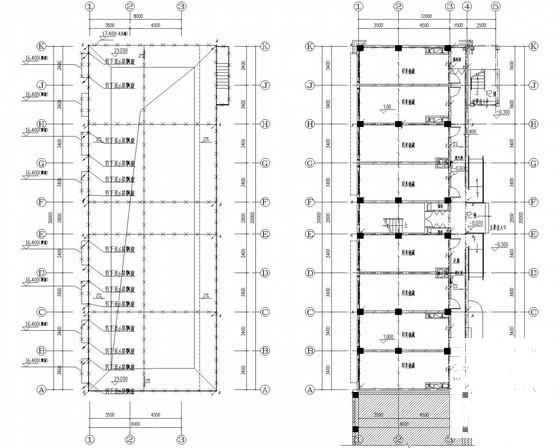

防雷接地平面图

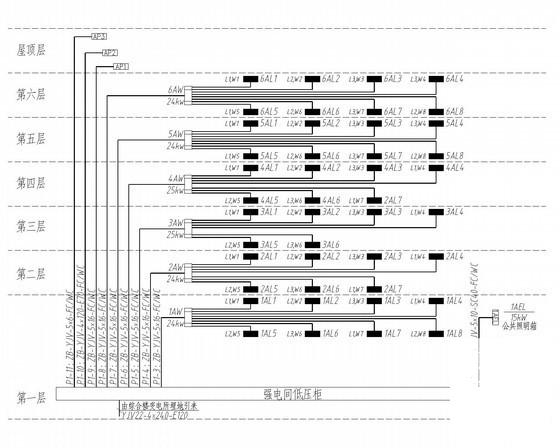

强电系统图

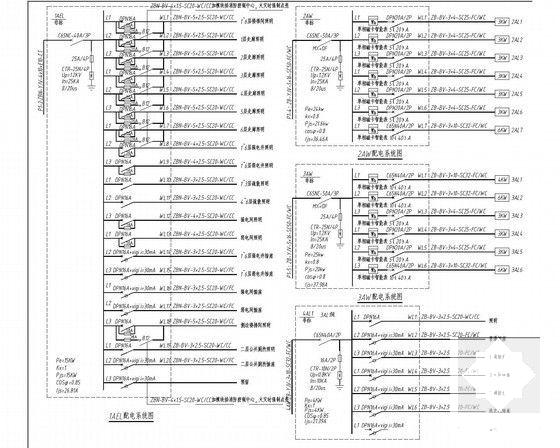

强电系统图(一)
