办公楼电气照明及综合布线毕业设计方案_含图纸

• 建筑类别：办公

• 建筑高度类型：多层建筑,高层建筑

• 图纸设计深度：扩初图

• 设计年代：近代

• 负荷等级：一级,二级,三级

• 防雷等级：第一类,第二类,第三类

• 强电设计：建筑物防雷,接地安全

• 弱电设计：综合布线系统

该附件为办公楼电气照明及综合布线系统 毕业设计 （含图纸）

摘 要

该项目主要针对某开发区办公楼的电气系统进行了设计。该资料内容包括建筑物的照明及防雷接地系统、综合布线系统、消防报警及联动系统。

照明系统完成了各功能分区的照明光源和灯具的选择，照度的计算，照明负荷的计算，导线的选择和布置，选择了照明配电箱、保护和控制设备，确定了插座的型号和布置方案等；防雷接地的设计包括建筑物防雷等级的确定、避雷措施、避雷网的敷设、引线位置等；综合布线设计主要是对建筑物的网络和语音进行设计，包括设备的选择,位置布置等；消防报警及联动系统根据本建筑物的功能、防火规范、消防控制要求，合理选择火灾探测器、火灾自动报警及消防控制设备。

关键词：照明；防雷接地；综合布线；消防报警及联动

一、建筑项目概要

某开发区办公楼是以办公为主，兼有会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上24层。-2F主要水池、泵房、制冷机房等，层高3.3m；-1F主要为地下停车场、高低压配电室，层高3.3m；1F主要为门厅、营业用房、消防控制室等，层高4.5m，吊顶离楼板距离为1.0m；2F主要为办公室、门厅上空等，层高3.3m；3F主要为办公室、会议室，层高3.3m； 4F～21F主要为办公室，层高为3.3m；22、23F为开敞办公，层高为3.9m；24F主要为设备用房、水箱间、电梯机房，层高为3.3m。总高度为81m，总建筑面积3万m2。整个建筑除地下室外全部吊顶，除一层外吊顶离楼板距离为0.5m。

某开发区办公楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下二层，每层设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯、电梯前室、走廊、大厅，其包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。

二、设计范围

1. 防雷接地系统设计

2. 建筑物的照明系统设计

3. 综合布线系统设计

4. 消防报警及联动控制系统

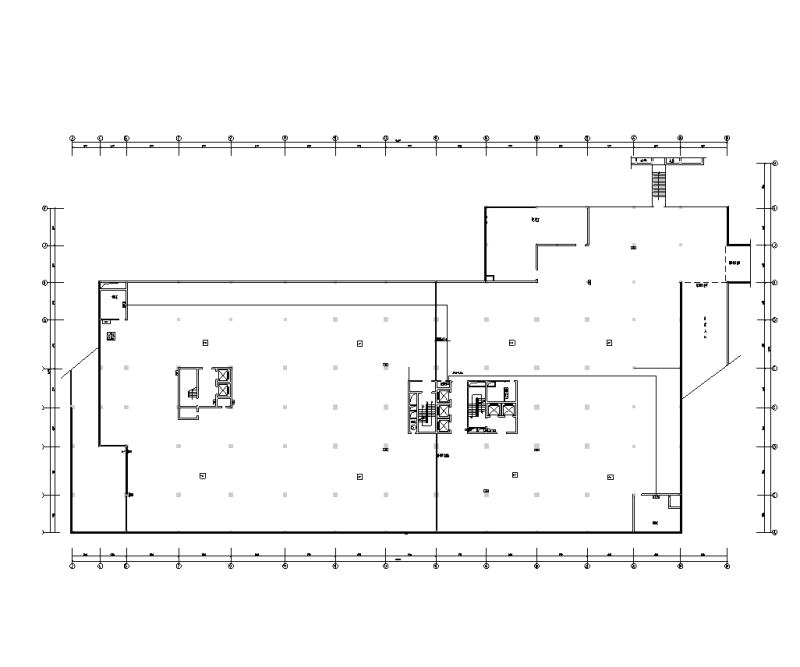

地下一层综合布线平面图

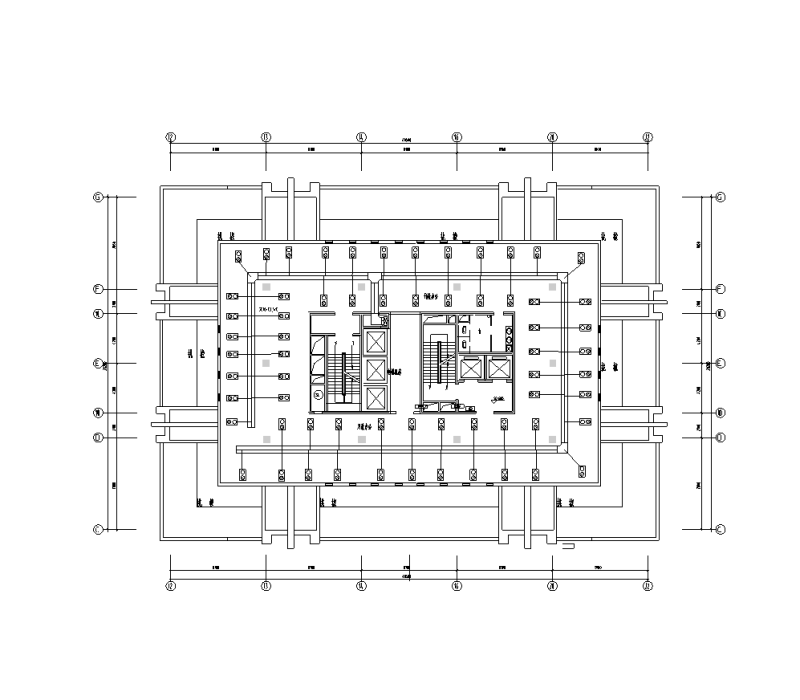

二十三层综合布线平面图

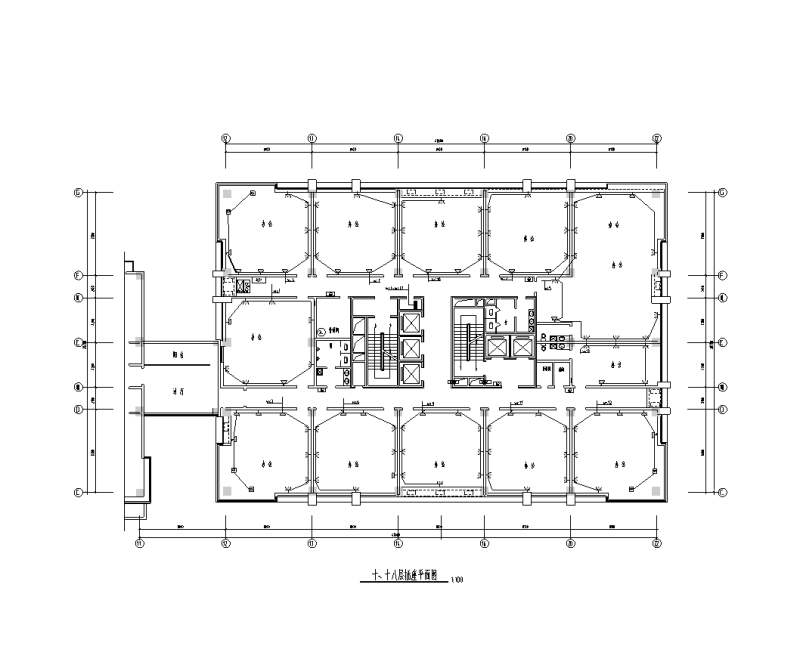

十~十八层插座平面图

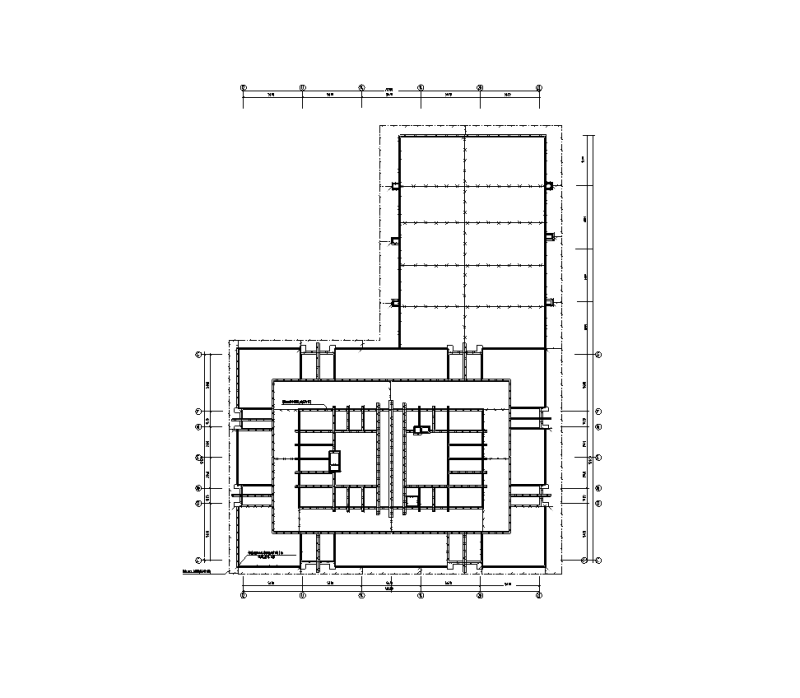

屋顶防雷平面图

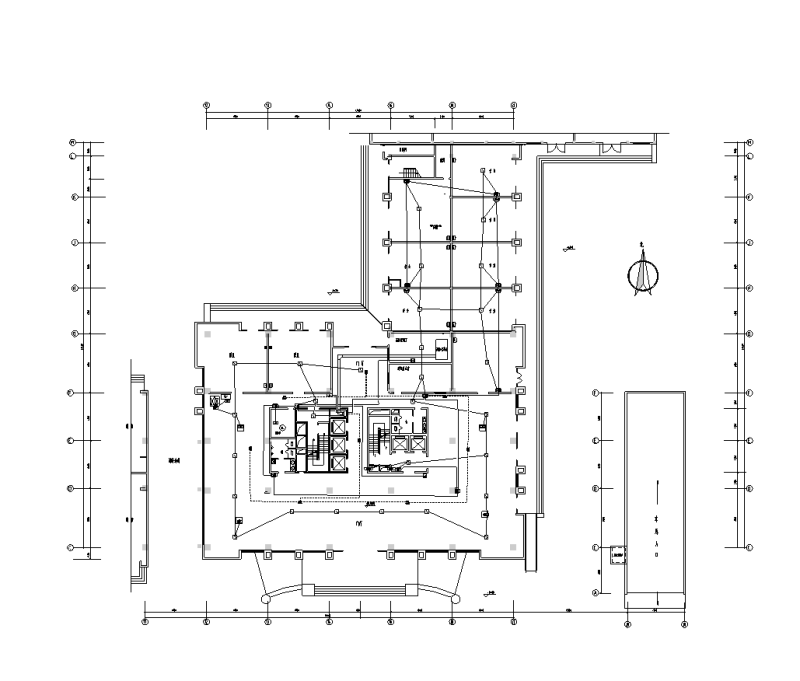

一层消防平面图

消防系统图
