极板、二氧化硒生产车间建筑结构大样图(设计说明,18米*78米)

附件详情

重庆某极板、二氧化硒生产车间建筑结构图
该资料为:重庆某极板、二氧化硒生产车间建筑结构图
基本风压:0.40KN/平方米
基本雪压:0.30KN/平方米
抗震设防烈度:6度
结构几何尺寸为:18米*78米,柱距6米
该资料包含:
1、建筑图:
建筑设计总说明、平面图、屋面平面图、立面图、剖面图共4张图纸;
2、结构图:
结构设计说明 、混凝土 结构设计说明 、基础平面布置图、基础大样图、锚栓 平面布置图 、柱子定位图、吊车梁布置图、吊车梁大样图、雨蓬大样、屋面结构布置图、屋面檩条布置图、墙架布置图、ZC大样、GJ详图、节点大样图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

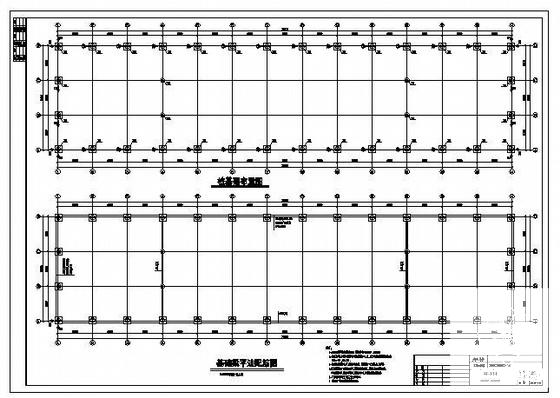

  • 建筑结构设计说明 - 1
    建筑结构设计说明 - 1

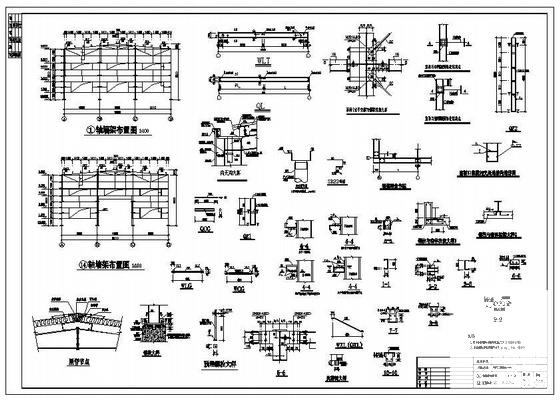

  • 建筑结构设计说明 - 2
    建筑结构设计说明 - 2

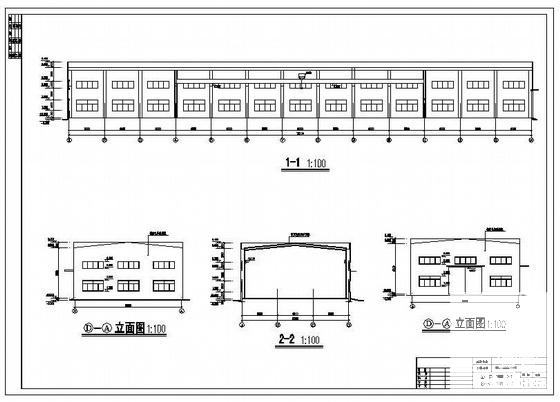

  • 建筑结构设计说明 - 3
    建筑结构设计说明 - 3

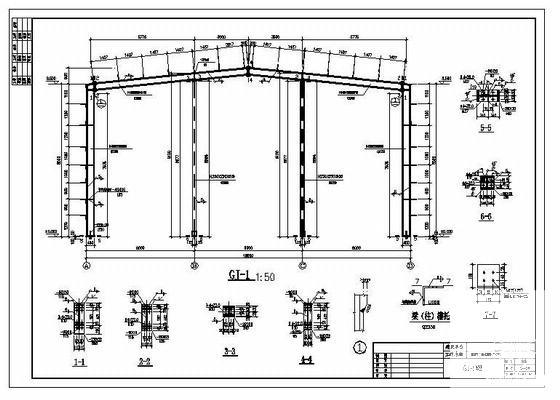

  • 建筑结构设计说明 - 4
    建筑结构设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
