加工生产车间钢结构厂房施工方案大样图（CAD）
-
建筑类别：工业建筑
-
厂房建筑高度：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.3kN/平方米
该资料为某加工生产车间钢结构厂房施工图。
该项目为双跨门式刚架结构库房，最大跨度48米。
全套结构施工图完整，结构剖面图，结构立面屋面檩条拉条图完整，节点大样图完整。具有一定的参考意义。
结构平面图
檩条拉条图
螺栓平面布置图
结构立面布置图
结构剖面图
基础布置图

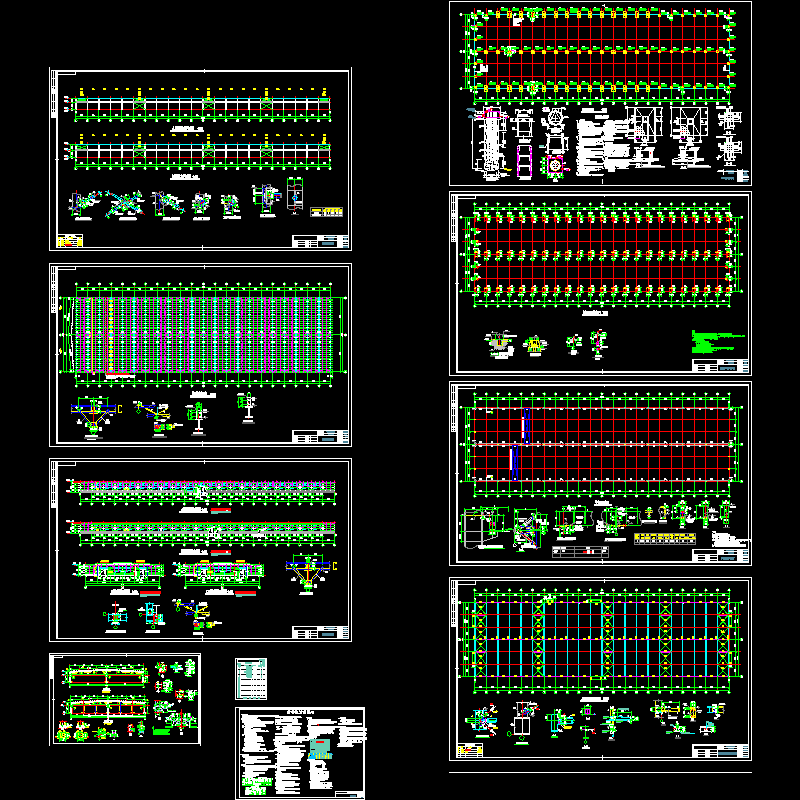

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
