18米跨单层生产车间建筑结构施工大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :桩基础
  • 结构最大跨度:18m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

重庆某锰桃生产车间结构图
该资料为:重庆某锰桃生产车间结构图
建筑层数为一层,建筑高度9.5m,建筑面积1404平方米。
建筑设计结构形式为轻钢结构。
基本风压(C类地面):0.40KN/平方米
基本雪压:0.30KN/平方米
结构抗震设防烈度为6度。
该资料包含:
1、建筑图:
建筑设计总说明、平面图、屋面平面图、立面图、剖面图共4张图纸。
2、结构图:
结构设计说明 、人工挖孔桩说明、基础平面布置图、基础大样图、锚栓 平面布置图 、柱子定位图、吊车梁布置图、吊车梁大样图、雨蓬大样、屋面结构布置图、屋面檩条布置图、墙架布置图、ZC大样、GJ详图、节点大样图共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

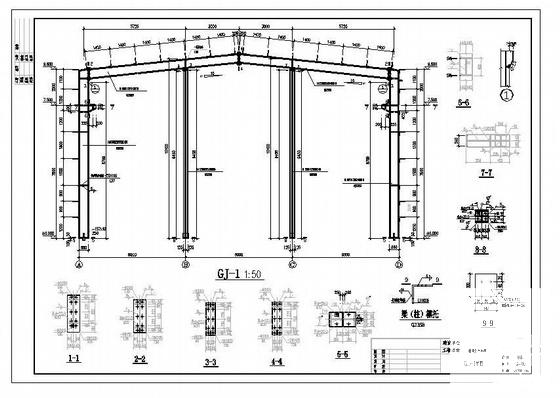

  • 车间建筑结构 - 1
    车间建筑结构 - 1

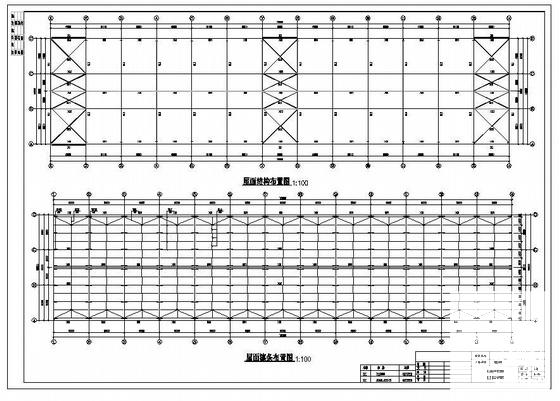

  • 车间建筑结构 - 2
    车间建筑结构 - 2

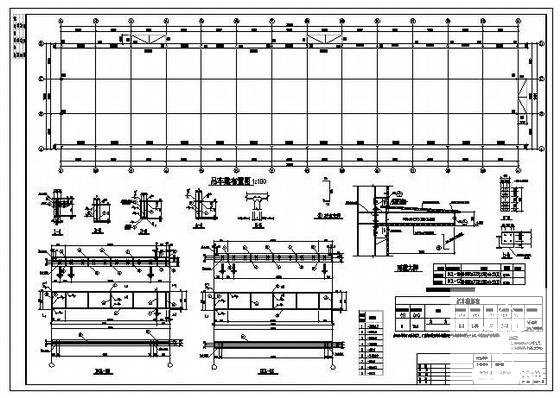

  • 车间建筑结构 - 3
    车间建筑结构 - 3

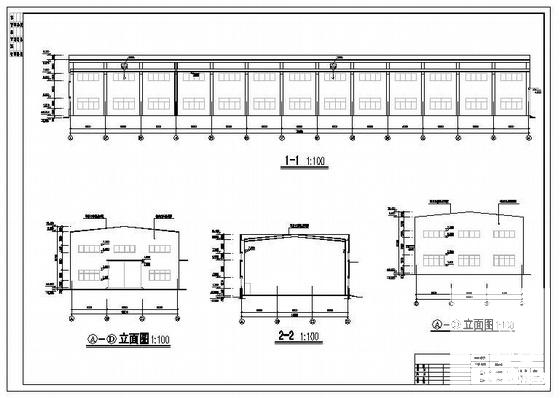

  • 车间建筑结构 - 4
    车间建筑结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
