公司主生产车间建筑结构CAD施工大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:30m
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

内蒙古鄂尔多斯某公司主生产车间建筑结构图
该资料为:内蒙古鄂尔多斯某公司主生产车间建筑结构图
该项目位于内蒙古鄂尔多斯市;该项目为两连跨生产厂房,跨度为2x30.000m,柱距为7.500m,工程主体为一层,门式刚架结构体系,檐口标高为12.500米;A~E轴跨内有4台吊车,其中1~15轴线之间运行两台20t吊车,规格为:S=28.50m,Q=20吨, 空操桥式起重机;15~31轴线之间运行两台32t吊车,规格为:S=28.50m,Q=32吨, 空操桥式起重机;E~J轴跨内有4台吊车,其中1~15轴线之间运行两台20t吊车,规格为:S=28.50m,Q=20吨, 空操桥式起重机;15~31轴线之间运行两台32t吊车,规格为:S=28.50m,Q=32吨, 空操桥式起重机。
工程主体为一层,轻型门式刚架结构体系,檐口标高为7.500米。
基本风压:0.50kN/平方米,地面粗糙度B类
基本雪压:0.35kN/平方米
该资料包含:
建筑图:
资料目录、说明、门窗表、装修构造做法表及详图、建筑平面图、建筑立面图、建筑剖面图、屋顶平面图、建筑节点大样共6张图纸;
结构图:
钢结构设计总说明、地脚锚栓平面布置图、钢柱及其支撑平面布置图、屋面结构平面布置图、屋面檩条平面布置图、墙梁布置图、柱间支撑布置图及其详图、吊车梁 平面布置图 、DCL-1、DCL-1A、DCL-1AF、DCL-2、DCL-2A、DCL-2AF、吊车梁与牛腿、钢柱连接大样图、刚架详图共11张图纸。


2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

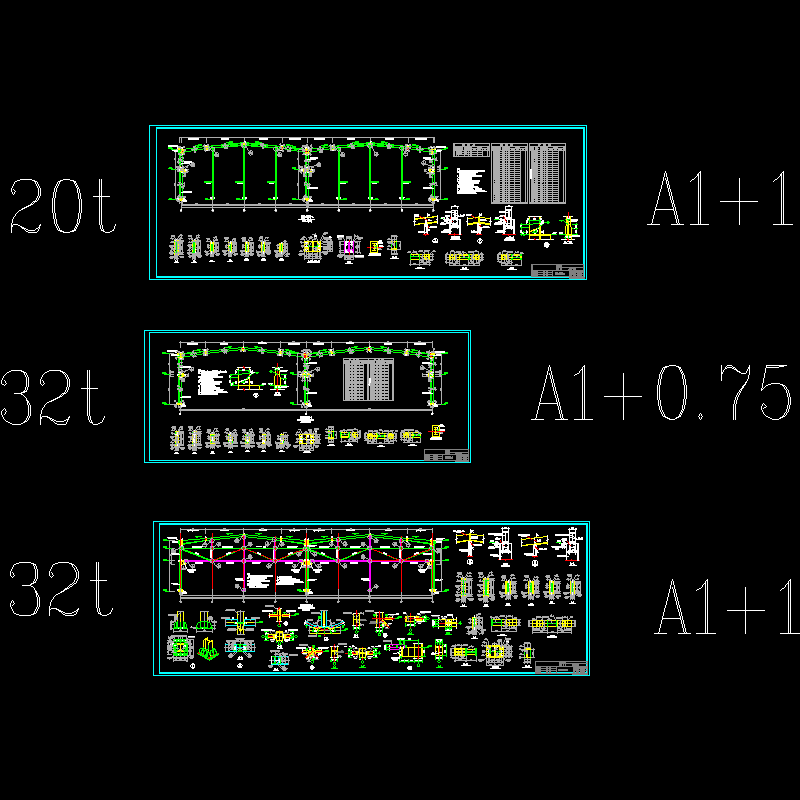

  • 主刚架.dwg
    主刚架.dwg

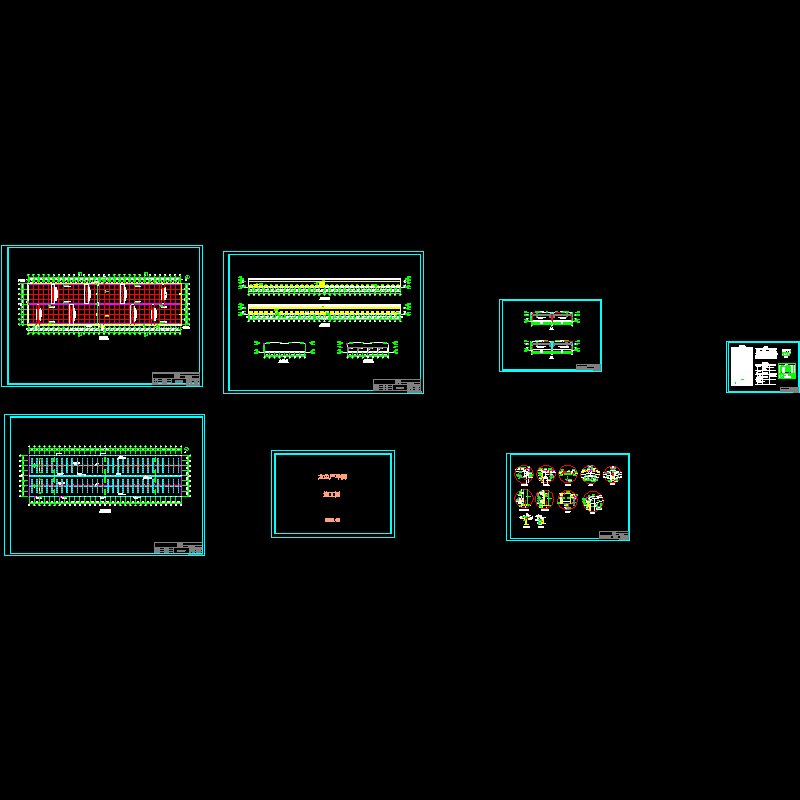

  • 建筑.dwg
    建筑.dwg

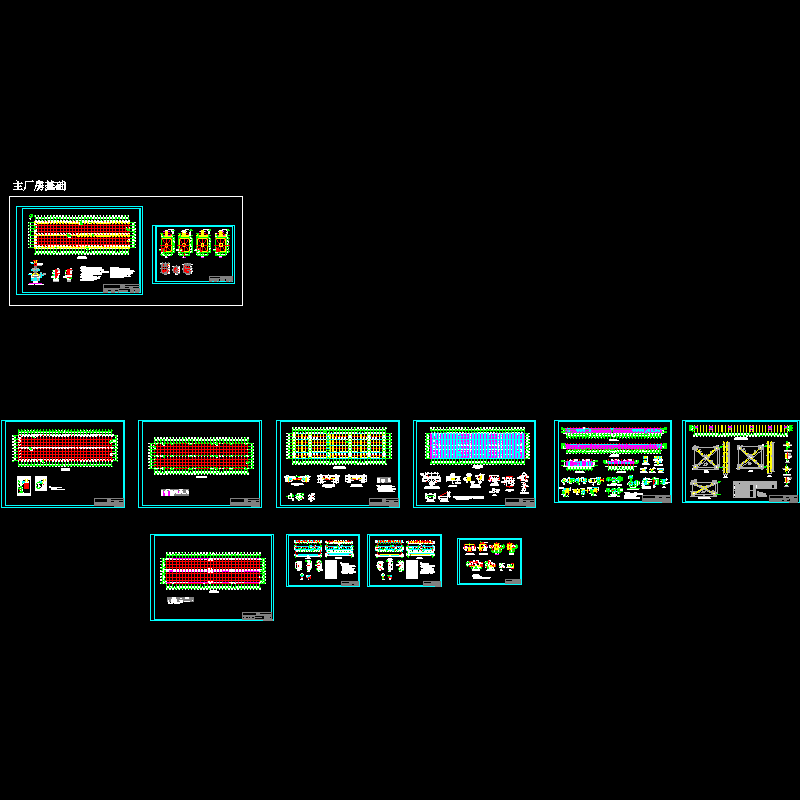

  • 结构.dwg
    结构.dwg

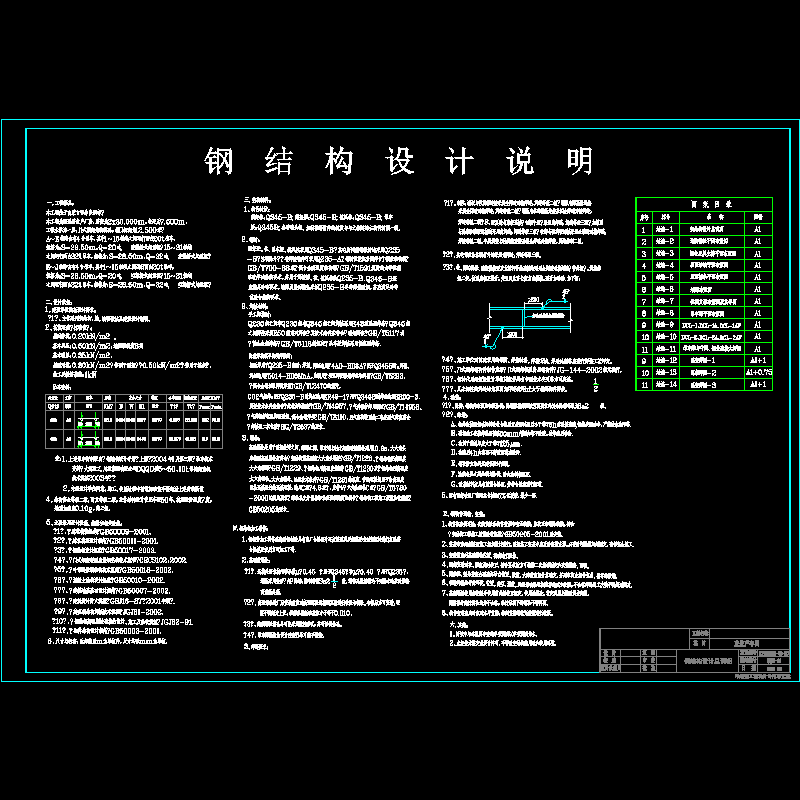

  • 设计说明.dwg
    设计说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
