18米跨单层门式刚架美食城食品加工车间施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:18m
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

某美食城食品加工车间图纸
该资料为:某美食城食品加工车间图纸
该项目为两连跨,跨度18m,16.2m。总长40.5m。
基本风压:Wo=0.45kN/(m*m)
基本雪压:So=0.25kN/(m*m)
抗震设防烈度:8度
设计使用年限:50年
该资料包含:钢结构设计总说明、果脯车间柱网图、果脯车间工艺布局图、屋面布置图、立面图、平面结构布置图、立面结构布置图、GJ图、SC图、ZC图、剖面图、屋面檩条布置图、墙面檩条布置图共26张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

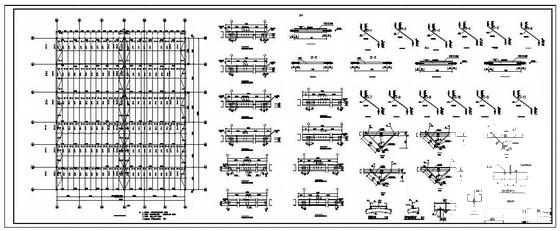

  • 食品加工车间 - 1
    食品加工车间 - 1

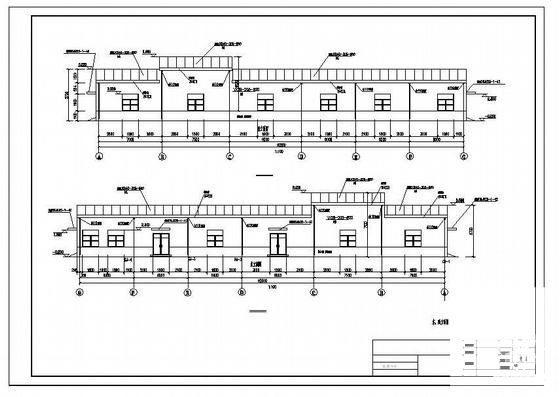

  • 食品加工车间 - 2
    食品加工车间 - 2

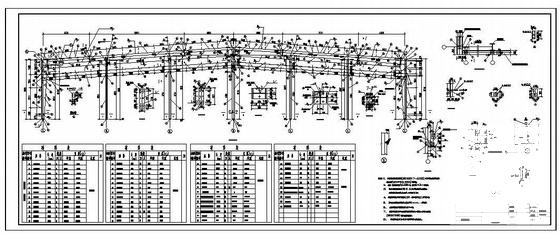

  • 食品加工车间 - 3
    食品加工车间 - 3

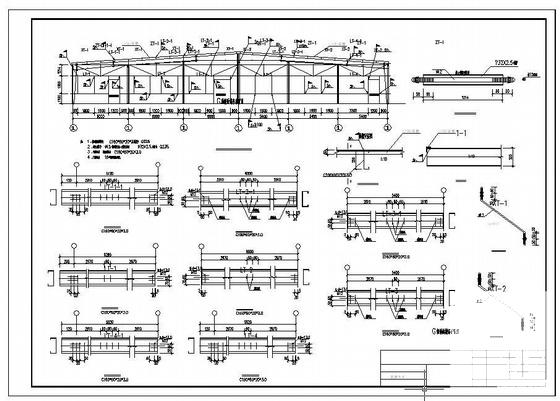

  • 食品加工车间 - 4
    食品加工车间 - 4
以上是部分截图,请下载附件后查看完整高清内容
