单层混凝土结构生产车间结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:24m
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

沧州某单层混凝土结构生产车间图纸
该资料为:沧州某单层混凝土结构生产车间图纸
工程所在地:河北沧州
抗震设防烈度为七度
基本雪压:0.3KN/平方米
基本风压:0.4KN/平方米
10T 单梁吊车、30/5T 桥式吊车
该资料包含:
建筑设计总说明、 平面布置图 、立面图、剖面图、屋面排水平面图、节点大样;
结构设计总说明、基础平面布置图、基础详图、柱详图、模板图、配筋图、车间结构平面布置图、吊车梁平面布置图、托架屋架及屋架上弦支撑布置图、屋架下弦支撑布置图、屋面板平面布置图、屋梁详图共36张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

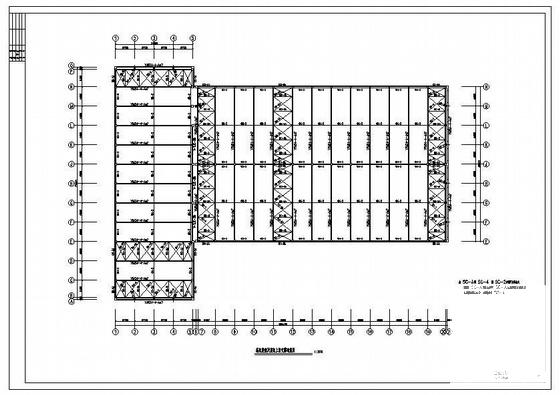

  • 混凝土结构车间 - 1
    混凝土结构车间 - 1

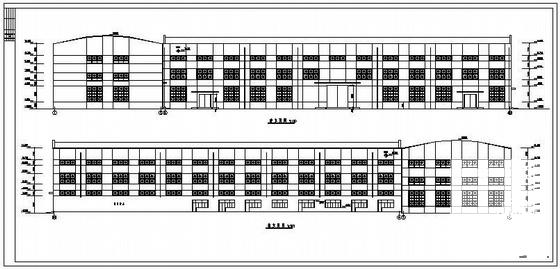

  • 混凝土结构车间 - 2
    混凝土结构车间 - 2

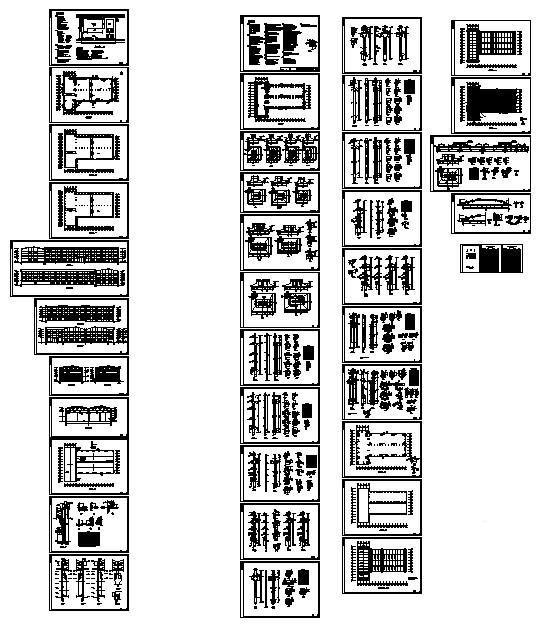

  • 混凝土结构车间 - 3
    混凝土结构车间 - 3

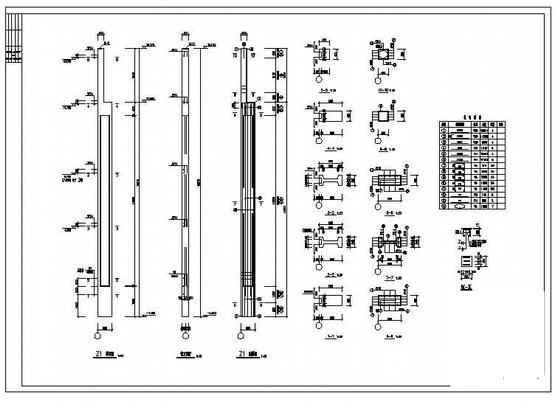

  • 混凝土结构车间 - 4
    混凝土结构车间 - 4
以上是部分截图,请下载附件后查看完整高清内容
