7415平米地上5层医院给排水消防施工图纸

  • 建筑类别:医疗
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水, 热水, 消火栓, 自动喷水

附件详情

该项目为某镇中心医院门诊综合楼给水、排水、消防施工图。该项目建筑面积7415平米,建筑总高度20米,地下一层,地上五层。设计范围为:冷水给水系统,热水给水系统,排水系统,闭式自动喷水灭火系统,消火栓给水系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

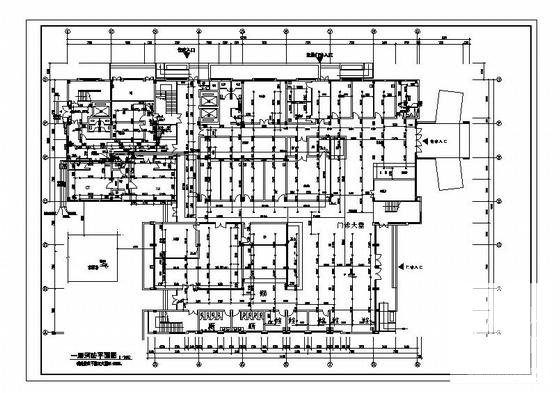

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1

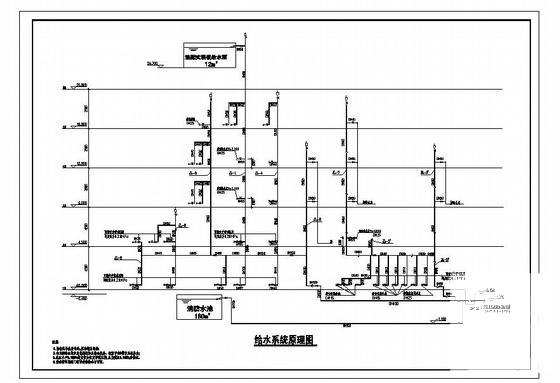

  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2

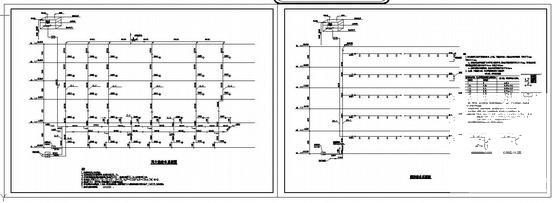

  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3

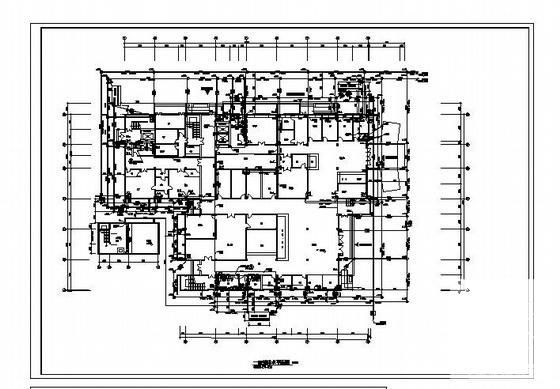

  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
