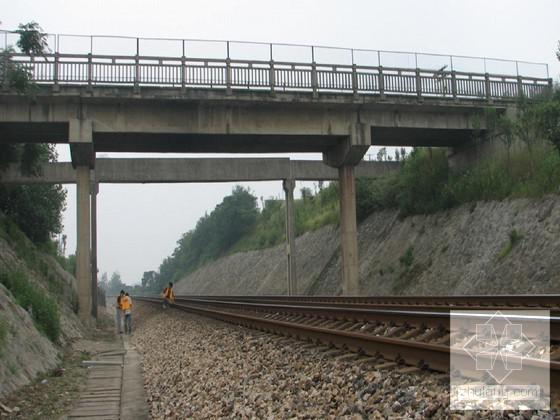

公跨铁立交桥孔跨类型：10+16+10m的T梁；墩台类型：U型桥台及（1.0×1.1m）单柱墩；实测轨面到梁底高度：上行线：6.608m ；下行线：6.681m；桥梁整体现状良好，其东坡度为6.48％，西坡度为1.73％桥面为混凝土路面，桥面北侧人行道约5米处有电线。
顶升高度：7.567m（桥下预留最小净空）-6.608m（当前净空）=0.959m≈96cm，为让净空足够，该资料顶升高度为100cm。总工期45天。
【总体施工方案】本桥通过利用原桥台及墩扩大基础形式作为顶升的反力基础。桥梁整体抬高，采用牛腿法作为桥墩的顶升方法，而桥台利用U型顶升托架实现整体的抬高。将顶升着力点设在牛腿底面及托架底板上，再将墩柱切断后，通过整体顶升来改变桥面标高，顶升完成后连接并加强墩柱及桥台。
【顶升控制系统】采用PLC液压同步顶升控制系统
附图表：安全保证体系框图、施工机械设备表、测量设备表、质量自控体系框图、组织机构图、顶升系统控制原理图、顶升系统组成示意、顶升总流程图、施工总流程图……共计42页，

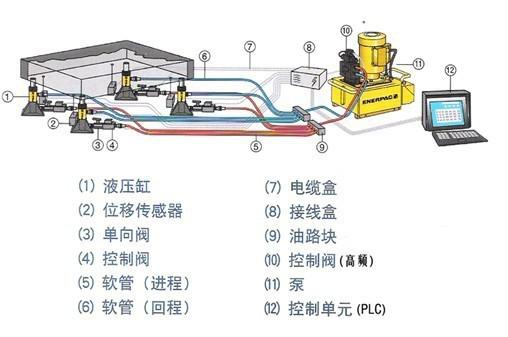

顶升系统控制原理

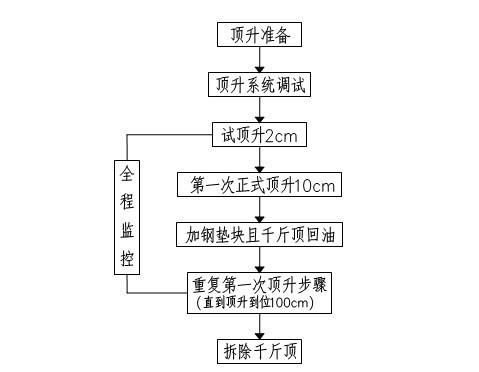

顶升总流程
