一、塔吊性能概况 该项目选用三台型号为QTZ80B(6012)和一台QTZ63（5013）的自升塔式起重机。其中 QTZ80B(6012) 自升塔式起重机的主要参数为： 额定起重力矩为80吨米， 额定起重量：8吨
最大幅度（60米）额定起重量： 1.2吨
起升高度为：独立式安装时42米；附着式安装时150米。
工作幅度：2.5～60米。
塔身标准节2.5×2.5×2.8
其自由高度可达41.5M，首次安装高度35 M
塔机重量： 独立式54.2吨（含平衡重12吨，14个标准节）
附着式（120米时）78.6吨（含平衡重14吨，14个标准节）
……
二、塔吊安装
1 安装前校对砼基础结构，检查砼试验报告，确保砼标号不低于厂方设计要求。
2 固定支脚：需要4个700高的固定支脚和8根销轴；1个固定框和8根销轴；1个塔身标准节；1个铅垂铊和一台水平仪。
a、 固定支脚必须按砼基础中心线对称安装，下垫40厚钢板；
b、塔身采用∠200×20角钢和600×600见方钢板等构件组成固定支脚；
c、必修保证鱼尾板的安装尺寸150mm；
d、固定支脚应按电气要求正确接地；
e、将固定支脚和固定框装在一起（固定框仅供临时埋设固定支脚用）；
……
计算书包括：塔吊基础设计、塔吊稳定性验算
附有AutoCAD图纸
附图一 《塔吊 平面布置图 》

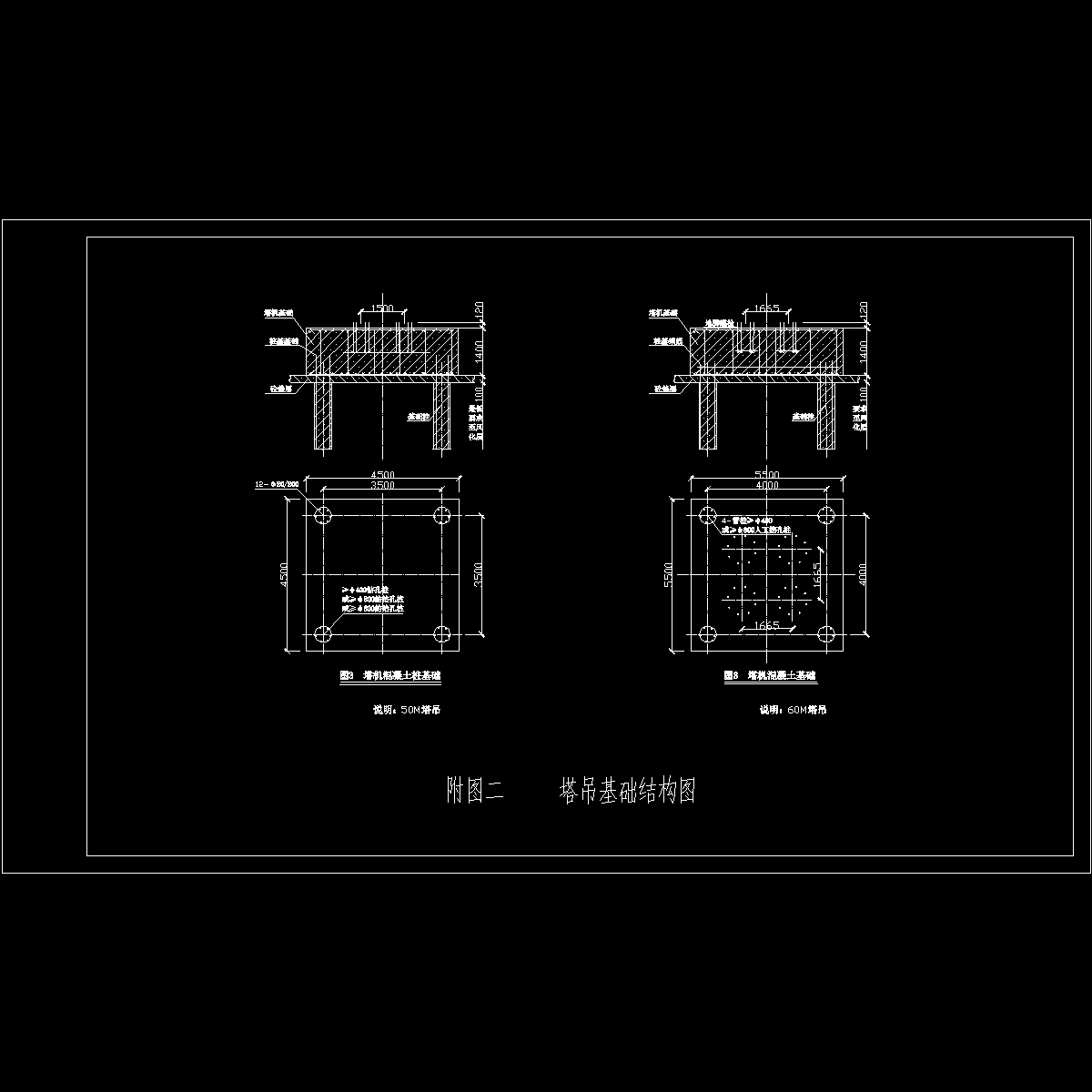

附图二 《塔吊基础结构图》
附图三 《QTZ63塔吊基础配筋图》
附图四 《QTZ80B塔吊基础配筋图》
……
35页，1.5万字，3月
