钢管落地脚手架CAD图纸(施工方案图)
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：2张
附件详情
钢管落地
cad图纸，包括剖面图，立面图，连墙件设计图，立杆接头构造图，基础构造图，脚手板铺设大样图，共计2张图。
脚手板铺设大样图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

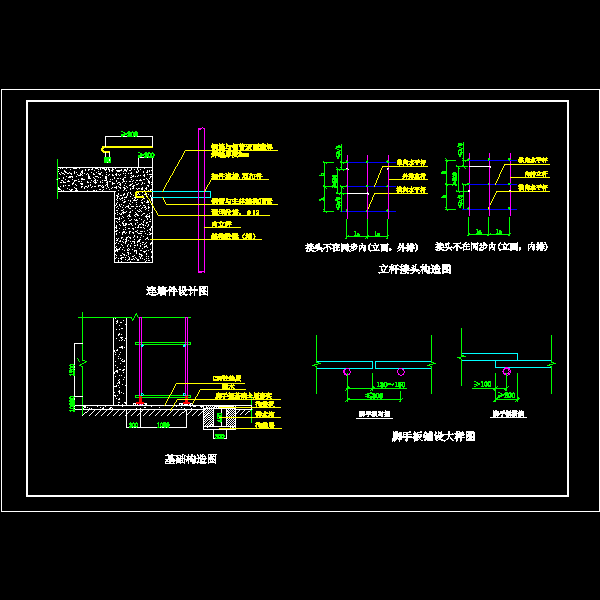

脚手架大样.dwg -

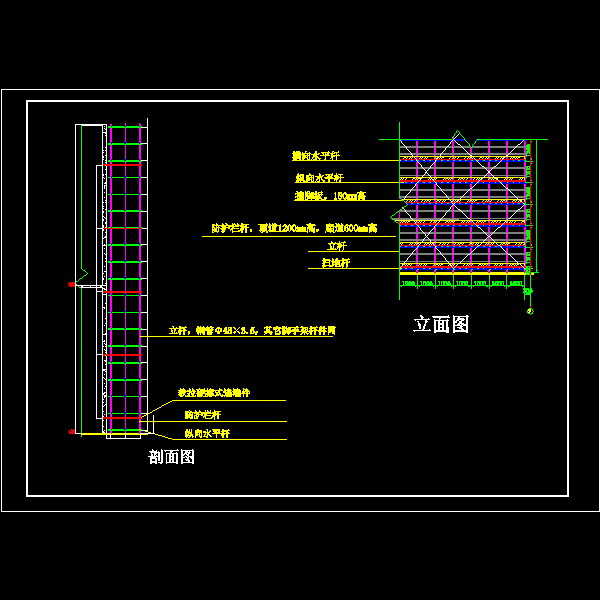

脚手架立面剖面.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-17
- 评论次数：0
- 浏览次数：0
- 文件大小：0.21 MB
- 收藏次数：0
-
文件名称：
附件-995789559857957087.rar
