大桥工程高墩身扣件式钢管脚手架专项施工方案(中铁建)

附件详情

3、墩身钢管 脚手架 设计形式
3.1、钢管脚手架整体设计
针对我分部特大桥的墩身现状,脚手架搭设高度最大达到34m,墩身外侧采用双排钢管脚手架围绕墩身一周,竖向每一层作业面满铺脚手板,设置纵横向剪刀撑,剪刀撑斜角60o。墩身两侧脚手架之间竖向每隔3m横向连接一次,在安装模板时再拆除,在墩身前后方向设置四道缆风绳,在墩身小里程方向设置人员上下和材料运输的专用坡道,坡度不大于45o。坡道两侧加设防护栏杆,满铺脚手板,脚手板上设置25cm×30cm的踏步。所有脚手架钢管全部采用(φ48×3.5mm)钢管…………
3.2、钢管脚手架安全性检算
以xx特大桥最高墩身墩为例进行检算。墩身高度为34m,扣除墩帽高度3.0m,还剩31m,加上栏杆高度1.2m,脚手架初步高度为32.2m…………
3.2.1、脚手架和剪刀撑的设置形式:
①墩身外围围绕墩身一圈采用扣件落地式双排钢管脚手架,脚手架高32.2m,其中防护栏杆高度为1.2m,顺桥向横向间距Lb=1.2m,纵向间距La为(1.0、1.2)m两种。横桥向横向间距Lb=1.2m。纵向间距La为(1.0、1.25、1.5)三种。脚手架内排立杆距离墩身1.0m(底部),整个脚手架的上下步距为1.5m,第一根距离地面0.2m…………
②墩身内围也是采用扣件落地式双排钢管脚手架,脚手架高度和外围一样为32.2m,横向间距Lb=1.5m,纵向间距La=1.7m。步距1.5m。立杆离墩身距离0.25m…………
③整个内外围双排钢管脚手架全部满外分层设置纵横向剪刀撑,内外两层,剪刀撑斜杆与地面夹角为60°,剪刀撑与相交的钢管全部用扣件连接,每根剪刀撑钢管与支架体系连接竖杆连接,剪刀撑整体成W型布置,剪刀撑之间交叉成X型连接,每根剪刀撑钢管接头不少于三个扣件连接…………
④在脚手架高度作业面层次环绕墩身位置满铺脚手板,采用50mm厚木脚手板。内外两排钢管脚手架竖向每隔1.5m横向连接一次。连接件采用2m长的钢管连接…………
⑤脚手架底部纵横向全部设置扫地杆,架设置纵、横扫地杆。纵向扫地杆采用直角扣件固定在距地面≤200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差≤1m…………
3.2.2、脚手架的立杆整体稳定性验算
①计算立杆段的轴向力设计值N。
考虑到怀化地区有时风力很大,且脚手架高度很高,故按组合风荷载的情况计算,所有荷载检算按最不利组合计算。各项检算数据:La=1.7m,Lb=1.5m,步距1.5m…………
共19页

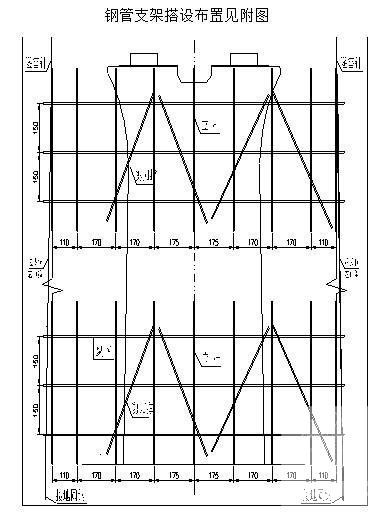

钢管支架搭设布置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 大桥工程高墩身扣件式钢管脚手架专项施工方案(中铁建) - 1
    第 1 张图

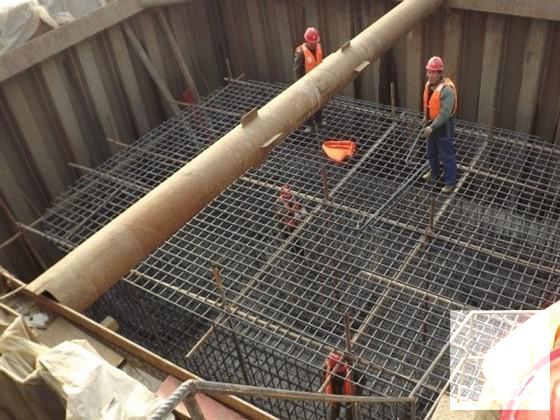

  • 大桥工程高墩身扣件式钢管脚手架专项施工方案(中铁建) - 2
