网球馆结构施工图纸(独立基础,共24张)

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架,拱结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目主体结构采用全现浇钢筋混凝土框架结构,框架抗震等级为二级。屋面采用钢网架结构,并有两道拱形网架,拱形网架之间设联系网架。
全套图纸共22张,包括:结构设计总说明,基础结构图,框架柱结构图,结构图,楼梯结构图,网架埋件布置图,屋面钢结构布置图,屋面网架结构布置图,屋面网架上弦杆截面及螺栓球布置图,屋面网架拱结构布置图,屋面网架拱下弦杆截面及螺栓球布置图,杆件材料表及高强螺栓、节点材料表等


图2

图3

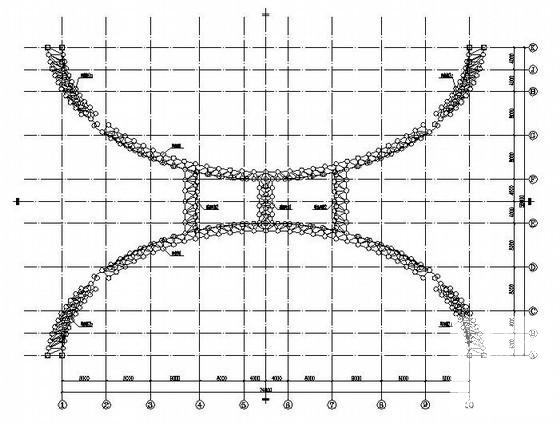

屋面钢结构布置图

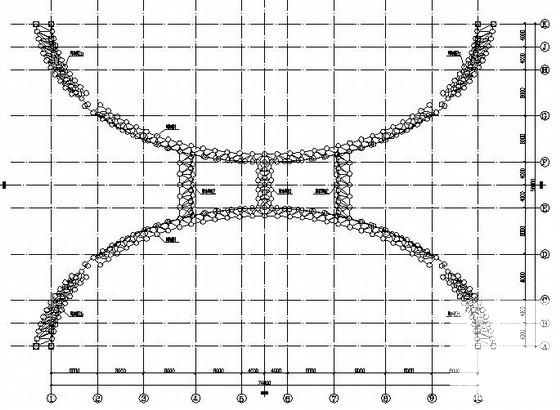

屋面网架拱结构布置图

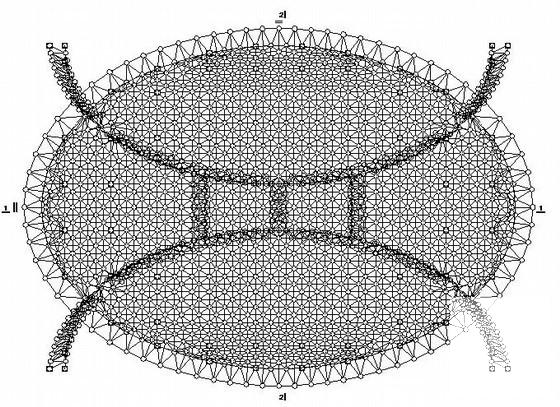

总缩略图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

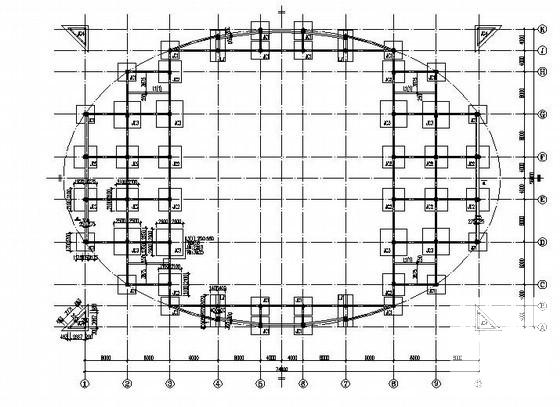

  • 网球馆结构施工图纸(独立基础,共24张) - 1
    第 1 张图
  • 网球馆结构施工图纸(独立基础,共24张) - 2
    第 2 张图

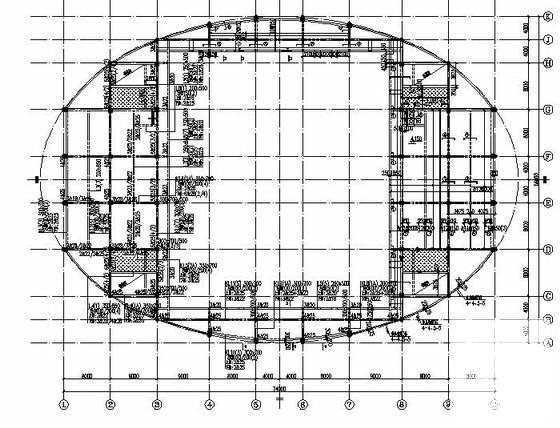

  • 网球馆结构施工图纸(独立基础,共24张) - 3
    第 3 张图
  • 网球馆结构施工图纸(独立基础,共24张) - 4
    第 4 张图
  • 网球馆结构施工图纸(独立基础,共24张) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
