矩形水池结构施工图纸(独立基础,共20张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:水池
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:20张

附件详情

该项目是水池项目,两种尺寸类型,覆土深度为1200mm,包括:结构总说明(一)(二)(三),基础 平面布置图 ,池顶板钢筋布置图,水池顶板配筋剖面,池底板钢筋布置图,水池底板配筋剖面,池壁转角配筋及剖面图,支柱配筋及柱帽配筋,顶板板顶平面图及有限元、配筋分析等共计20张图。

池顶板钢筋布置图

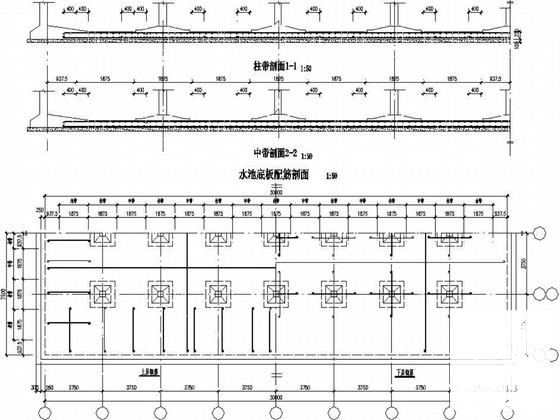

池底板钢筋布置图

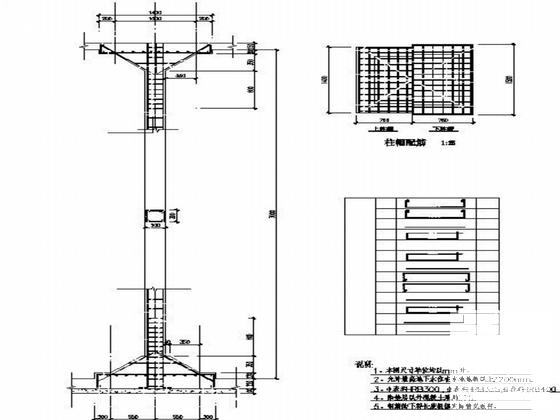

支柱配筋及柱帽配筋

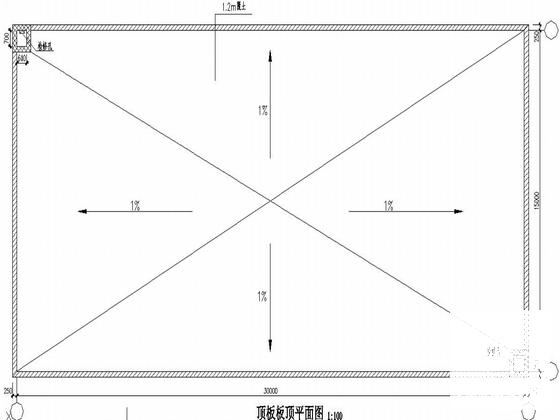

顶板板顶平面图

池壁转角配筋及剖面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

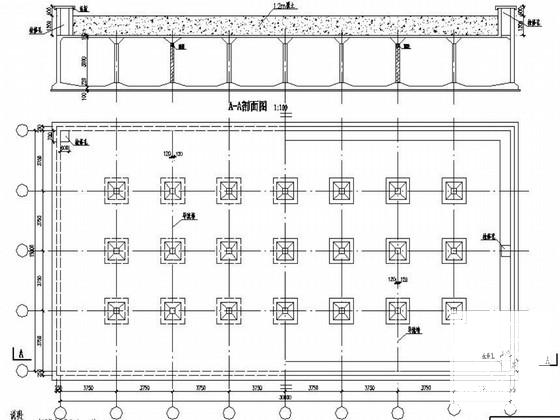

  • 独立基础施工图纸 - 1
    独立基础施工图纸 - 1

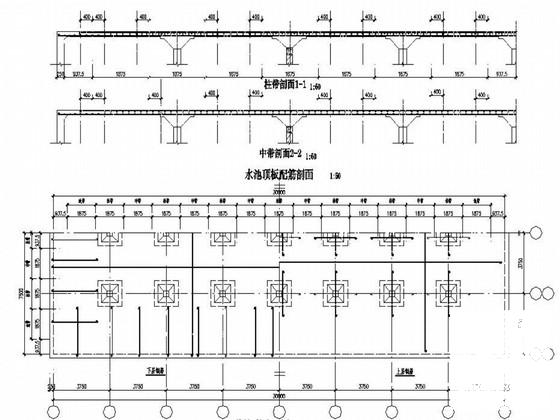

  • 独立基础施工图纸 - 2
