筒仓结构设计施工图纸(独立基础,共5张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:筒仓
  • 基础形式 :独立基础
  • 参考图纸:5张
  • 设计年代:近代

附件详情

某筒仓结构设计图
该资料为:某筒仓结构设计图
该资料包含:
基础平面配筋图、平面柱 平面布置图 、平面模板图及板配筋图、库壁配筋平面图、库壁连接处附加钢筋、平面梁配筋图、地坑转角加筋大样共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

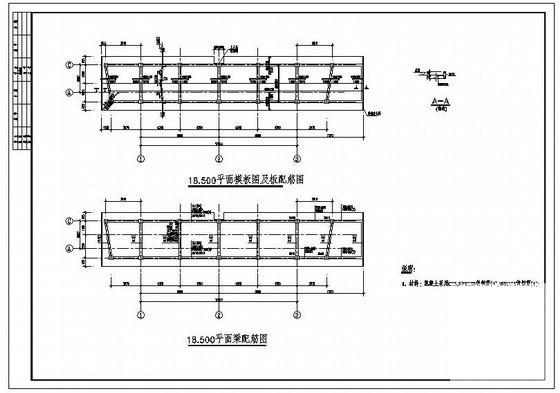

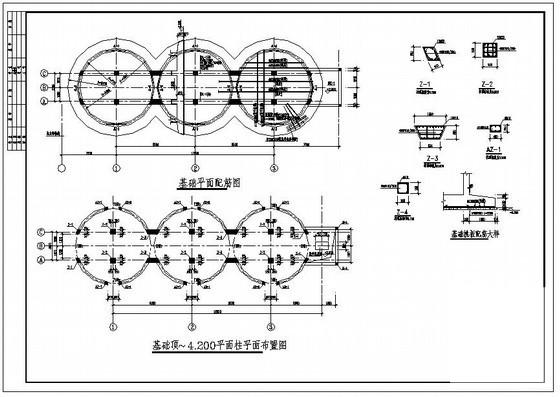

  • 筒仓结构施工图 - 1
    筒仓结构施工图 - 1
  • 筒仓结构施工图 - 2
    筒仓结构施工图 - 2
  • 筒仓结构施工图 - 3
    筒仓结构施工图 - 3
  • 筒仓结构施工图 - 4
    筒仓结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
