钢结构汽车棚结构施工图纸(独立基础,共3张)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:3张

附件详情

该项目为铁路仓前站改造工程-钢结构汽车棚,采用轻型H钢结构,建筑面积为258.0平米。该项目混凝土部分合理使用年限为50年,钢结构部分合理使用年限为50年。雨棚跨度为6m,总长度为42m,以绝对标高5.164米为±0.000。
该资料包含:

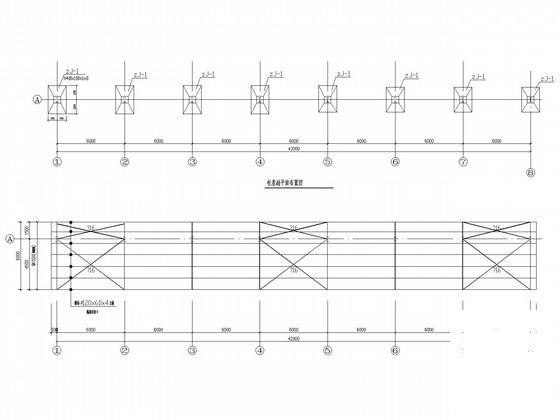

设计总说明、柱基础平面布置图、屋面檩条 平面布置图 、柱底剪力键预留槽示意图、柱脚 节点图 、柱底地脚螺栓剖面图、屋顶平面图、柱平面图、车棚正立面图共3张图纸。

柱脚节点

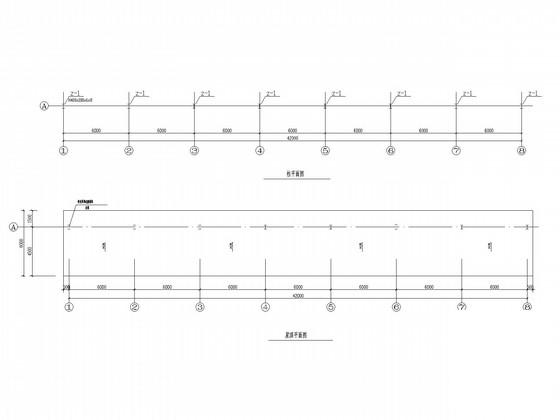

屋顶平面图&柱平面布置图

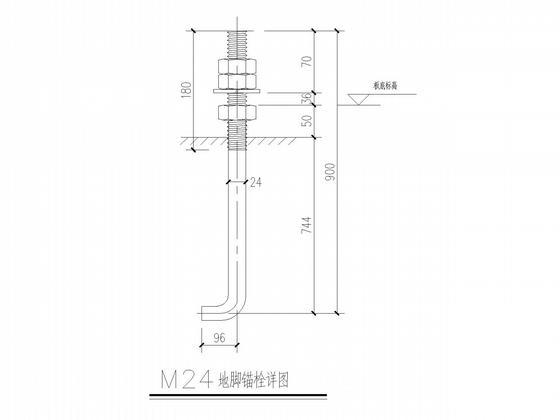

M24地脚锚栓详图

车棚立面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 钢结构车棚施工图纸 - 1
    钢结构车棚施工图纸 - 1
  • 钢结构车棚施工图纸 - 2
    钢结构车棚施工图纸 - 2
  • 钢结构车棚施工图纸 - 3
    钢结构车棚施工图纸 - 3
  • 钢结构车棚施工图纸 - 4
    钢结构车棚施工图纸 - 4
  • 钢结构车棚施工图纸 - 5
    钢结构车棚施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
