大型商城自动喷淋平面及原理施工图纸

  • 建筑类别:商业
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱,水池
  • 设计内容:消火栓,自动喷水

附件详情

部分设计设计说明
一、该资料商城消防设计。图中标高以米计。管标高以管中心计,其他尺寸以毫米计。
二、该建筑同时设消火栓 消防系统 及自动喷淋灭火系统。设计依据如下:
2.1、《 建筑设计防火 规范》 GBJ16-87(版)
2.2、《自动喷水灭火系统设计规范》 GB50084-2001(版)
2.3、《建筑灭火器配置规范》 GB50140-2005
三、设计参数:
3.1、根据甲方提供的资料,该建筑消防按临时高压系统设计。
3.2、该建筑同时设有以下消防系统:消火栓系统:设计流量为25L/S湿式闭式自动喷水灭火系统;按中危险II等级设计,喷水强度8L/S。系统设计流量25.6L/S。 建筑灭火器配置:按每个消火栓下面配置2具设计,放置在专用灭火器箱内。
3.3、消防水池:消防水池容积为350m ,安装在地下室内,具体位置由甲方指定。 3.3.1、消防水池容积仅储存室内消防用水量,且按消防时无补水量计算。室外消防用水量由市政管网提供。
3.3.2、消防水池的容积按市政管网的实际情况进行调整。若市政管网能够满足该系统的水量及水压要求,且允许直接从管网吸水,消防水池的可取消。
3.4、屋面水箱:屋面设18m 消防水箱,安装位置由甲方指定。
3.5、自喷稳压装置:自喷系统设消防稳压装置一套,安装位置甲方指定。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

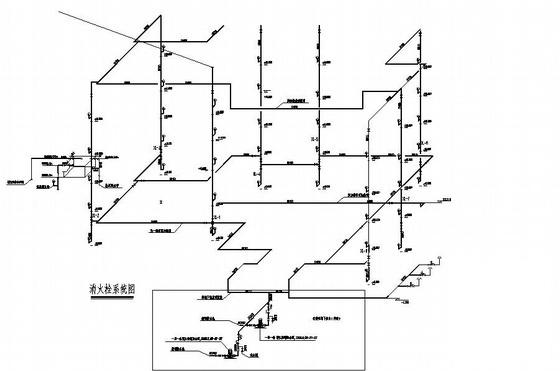

  • 平面施工图纸 - 1
    平面施工图纸 - 1

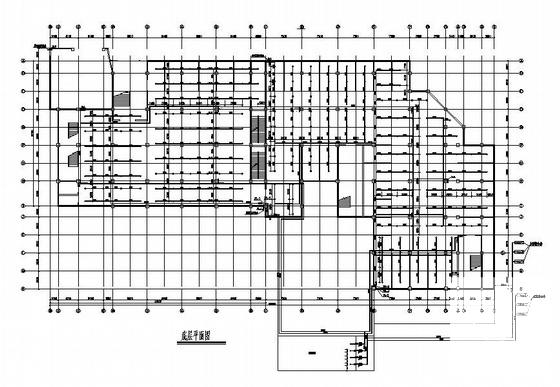

  • 平面施工图纸 - 2
    平面施工图纸 - 2

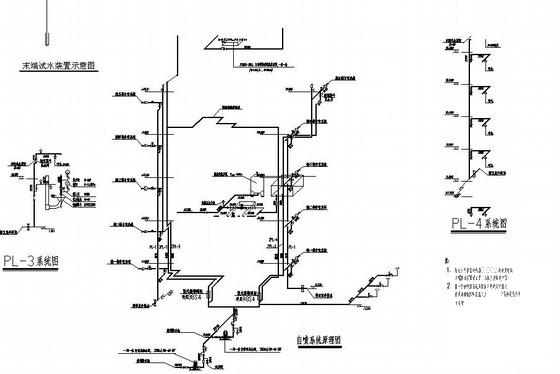

  • 平面施工图纸 - 3
    平面施工图纸 - 3

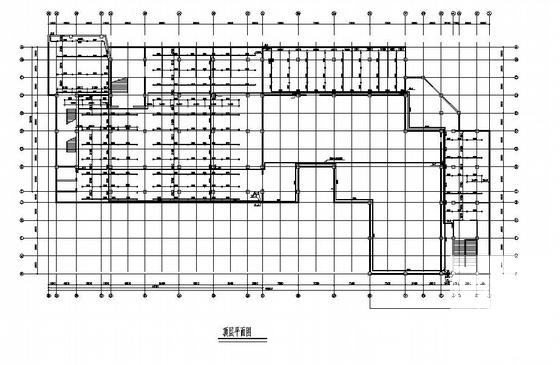

  • 平面施工图纸 - 4
    平面施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
