30万平大型国际城建筑给排水CAD施工图纸（餐饮娱乐商业住宅）(自动喷淋系统原理)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：68797.62平方米
建筑地上层数：1层
建筑地下层数：27层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
地下室用途：人防,商业,车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：广东

附件详情

给排水施工图设计总说明图例
1#楼污水系统原理展开图
2#楼污水系统原理展开图
雨水系统原理展开图
阳台排水系统原理展开图
冷凝水系统原理展开图
给水系统原理展开图
消火栓系统原理展开图
地下车库及商业部分消火栓系统原理展开图
自动喷淋系统原理展开图
泵房给排水详图
商业卫生间给排水原理展开图
消防电梯集水坑详图
地下室给排水修改
超市排水系统展开图
给水消防平面图
排水平面图
自动喷淋给水平面图
地下室平时给排水平面图
地下室战时给排水平面图
给排水施工图设计总说明（战时）
战时给排水原理图
集水坑详图
户型三给排水大样图
户型二给排水大样图
户型一给排水大样图
公共卫生间二给排水大样图
公共卫生间一标准层给排水大样图
公共卫生间一一层给排水大样图
超市给排水平面图

附件详情

该项目位于广东，国际城分为A、B、C、D四个区，建筑面积30万平方米，总工期为三年，总投资约7亿元人民币，是集餐饮、娱乐、商业、住宅于一体的建筑群、解决职工居民住房1800套。该附件为D区建筑给排水图纸。建筑面积68797.62平米，场地面积12000平米，结构为框架-剪力墙结构。建筑工程为商住楼，1#楼25层，2#楼27层，地下一层。
设计范围：建筑内的室内给排水及消防给水设计。地下室人防,人防部分包含三个防护单元(二等人员掩蔽所）及一个移动电站。
，共40张图。

一层给水消防平面图

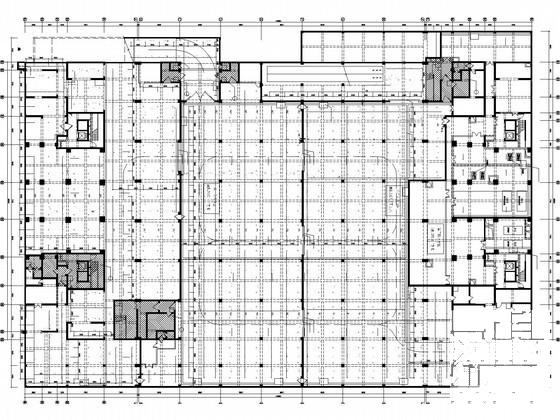

地下室平时喷淋平面图

泵房详图

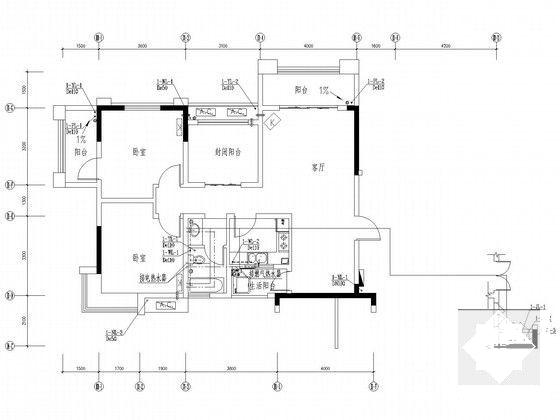

户型一给排水大样图

自动喷淋增压机组系统图

自动喷淋系统原理展开图

地下车库及商业部分消火栓系统原理展开图

1#楼五~二十五层给排水平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
