城市洗浴中心消防CAD图纸(自动喷淋系统图)

附件详情

  • 地下室消防平面图
  • 一层消防平面图
  • 二层消防平面图
  • 三层消防平面图
  • 四-七层消防平面图
  • 八层消防平面图
  • 自动喷淋系统图
  • 水箱间布置图

附件详情

某市洗浴中心消防、自喷详细设计图纸
该项目为地下一层,地上八层,地下一层为办公室、泵房、水池间.地上一层为大厅.二层为公共浴室.三层为公共浴室及美容室.四-八层为客房.建筑面积为2656.8m2.建筑高度约为32m.
系统说明:
1.消防给水系统
水源由室内消防专用水池及泵房的消防泵组成的消防给水系统供给,本系统的消防水箱容积为108m3,室内消防用水量为15l/s,入口处压力为65M水柱。消防管网呈环状不知,消防管网呈环布置.
2.自动喷淋系统
自动喷淋流量为20l/s,入口压力为70M水柱.

2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

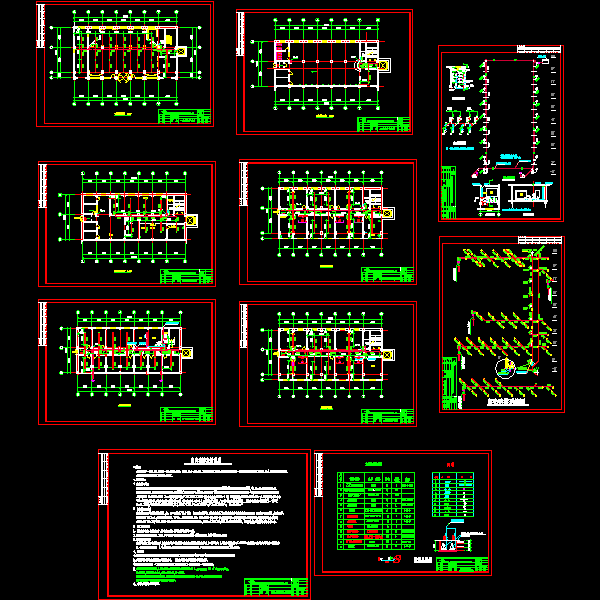

  • 城市洗浴中心消防CAD图纸(自动喷淋系统图) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
