单层框架结构城市广场改造加固结构CAD施工方案图纸

  • 建筑类别:商业
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础, 独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:商业
  • 参考图纸:20张
  • 图纸年代:近代

该项目为城市广场,位于辽宁省,地下一层,地上一层,局部夹层,采用框架结构.,该项目建成后未进行装饰使用,现应建设单位要求修改。基础形式:采用柱下独立基础,条形基础和地下室防水构造底板基础,地下一层层高 5.800米;地上一层层高 5.300米地上一层局部层高 6.200米,7.000米,7.800米,8.600米。梁、板、柱、墙现浇。地上一层局部设夹层。
主要的建筑改造如下:(1)在原有建筑边缘新建五个楼梯;(2)删除原有建筑内部分楼梯;(3)增加挡土墙;(4)增加集水坑;(5)部分管井位置变化。
该资料包含:结构设计总说明,加固技术说明,基础加固大样图,中庭改造做法,钢夹层加固图,小屋面加固图,楼梯结构图等共计20张图。
出图时间:2013年

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

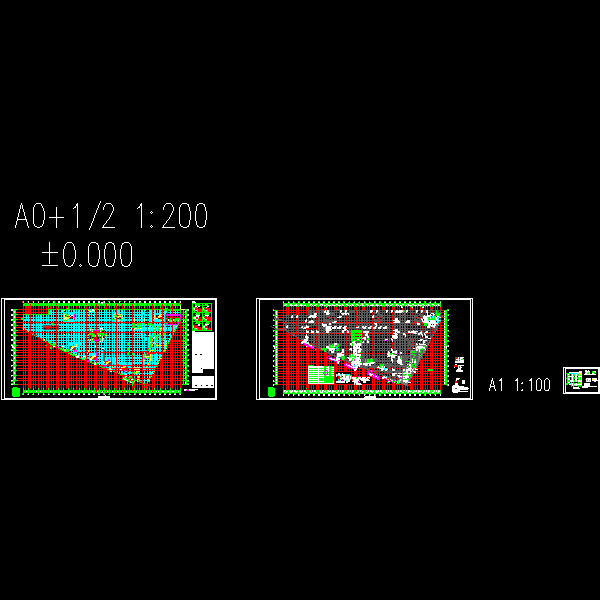

  • 北冰洋_加固_一层.dwg
    北冰洋_加固_一层.dwg

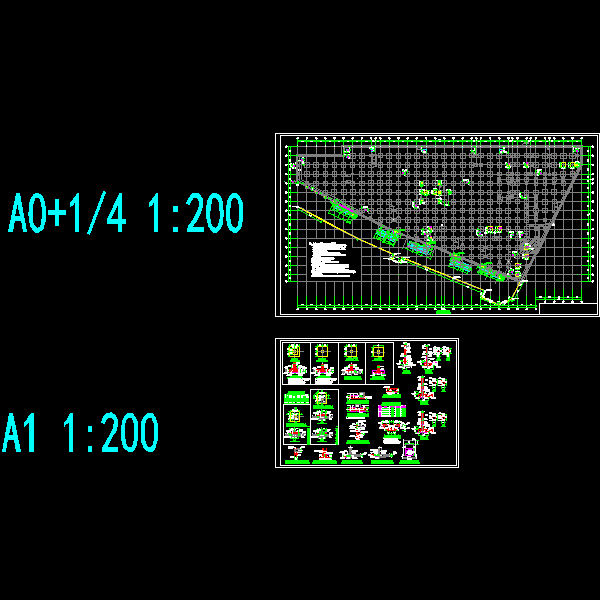

  • 北冰洋_加固_基础.dwg
    北冰洋_加固_基础.dwg

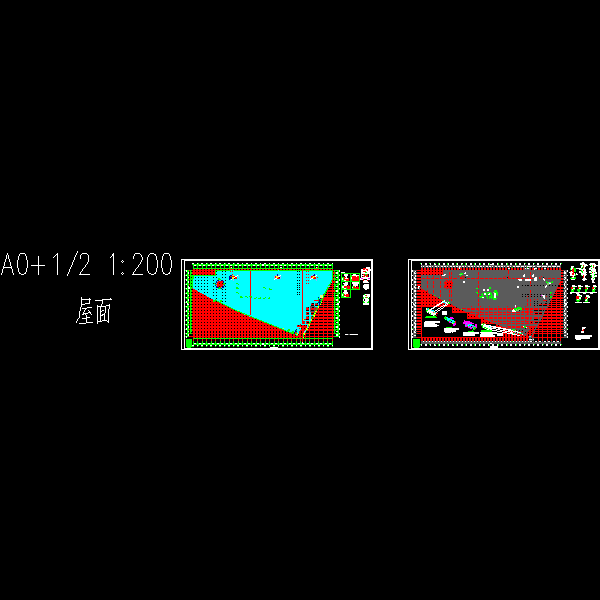

  • 北冰洋_加固_大屋面.dwg
    北冰洋_加固_大屋面.dwg

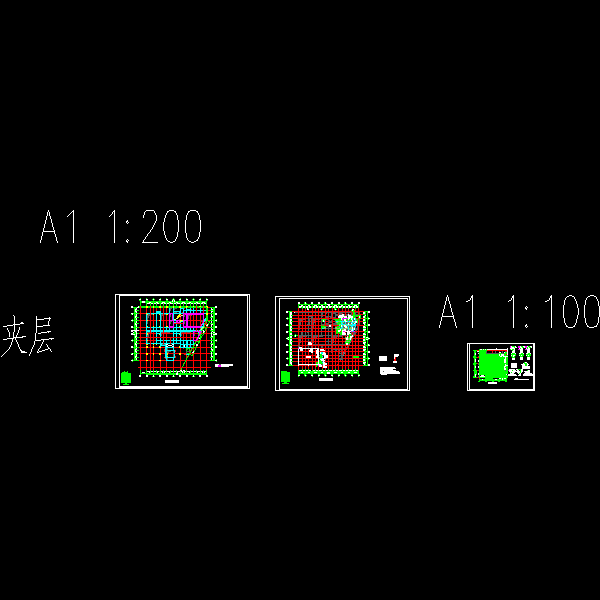

  • 北冰洋_加固_夹层.dwg
    北冰洋_加固_夹层.dwg
  • 北冰洋_加固_小屋面.dwg
    北冰洋_加固_小屋面.dwg

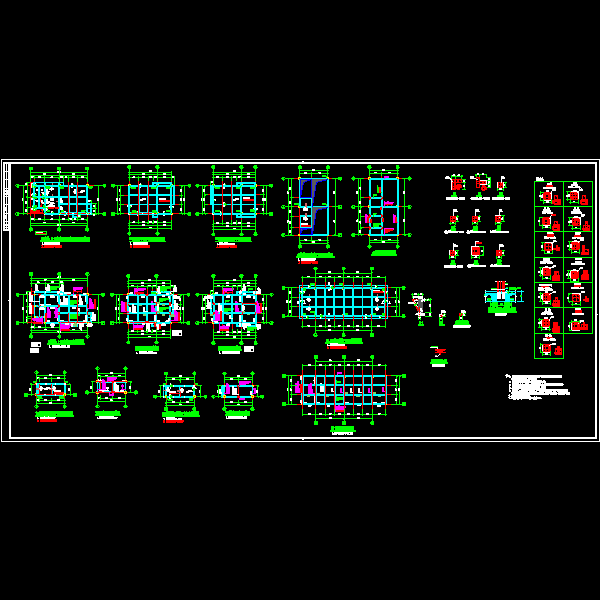

  • 北冰洋_加固_总说明.dwg
    北冰洋_加固_总说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
