单层框架结构城市广场改造加固结构CAD施工图纸(柱下独立基础)
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础, 独立基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：商业
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目为城市广场，位于辽宁省，地下一层,地上一层，局部夹层，采用框架结构.，该项目建成后未进行装饰使用，现应建设单位要求修改。基础形式：采用柱下独立基础,条形基础和地下室防水构造底板基础,地下一层层高 5.800米;地上一层层高 5.300米地上一层局部层高 6.200米，7.000米，7.800米，8.600米。梁、板、柱、墙现浇。地上一层局部设夹层。
主要的建筑改造如下：（1）在原有建筑边缘新建五个楼梯；（2）删除原有建筑内部分楼梯；（3）增加挡土墙；（4）增加集水坑；（5）部分管井位置变化。
该资料包含：结构设计总说明，加固技术说明，基础加固大样图，中庭改造做法，钢夹层加固图，小屋面加固图，楼梯结构图等共计20张图。
分享投稿时间：近几年

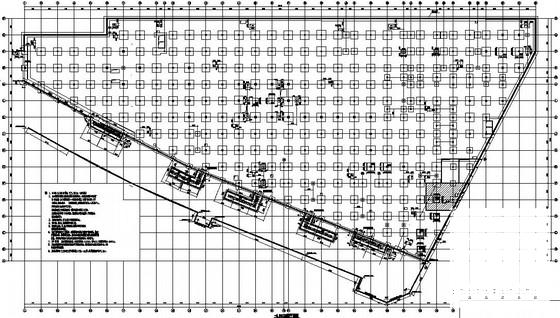

一层-0.050加固平面图

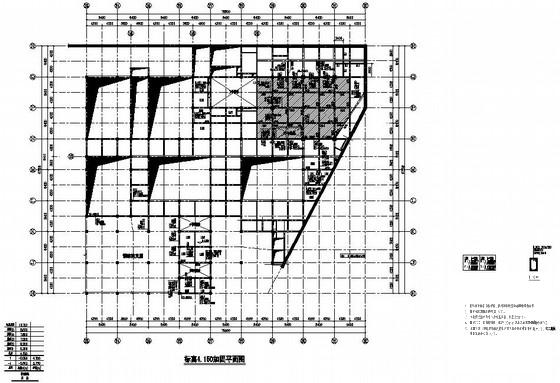

夹层标高4.150加固平面图

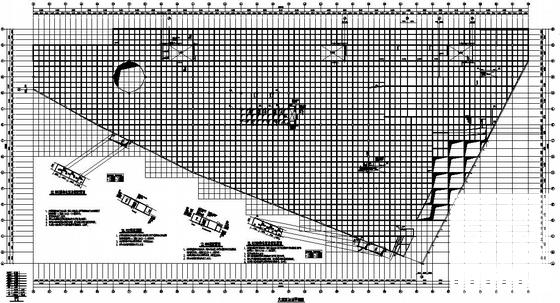

大屋面加固平面图

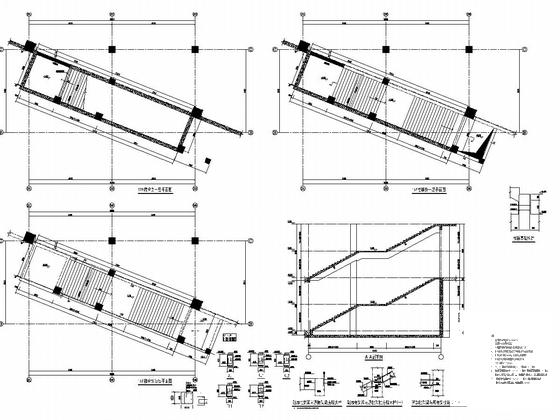

楼梯加固图
小屋面加固图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.66 MB
- 收藏次数：0
-
文件名称：
附件-995877779559857689799.rar
