4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统)

附件详情

一、项目概要:
总建筑面积为49083.08平方米,本次改扩建工程面积为12050平方米,为地上四层,半地下一层的办公建筑...
二、空调冷热源:
该项目采用变制冷剂流量多联式空调,同时设新风排风热回收机组...
三、空调系统:
1.一层空调室内机设高静压风管机,采用条缝型风口送风,气流组织采用顶送顶回的方式。
2.二至四层设天花板嵌入式室内机,气流组织采用顶送顶回的方式...
四、通风排烟系统:
1.行政办公大厅设机械排烟系统,每个防烟分区面积不大于500平米,每个防烟分区排烟量按照60m3/h.m2计算。
2.卫生间及技术夹层设置了机械排风系统......

图纸共28张。

空调水管平面图

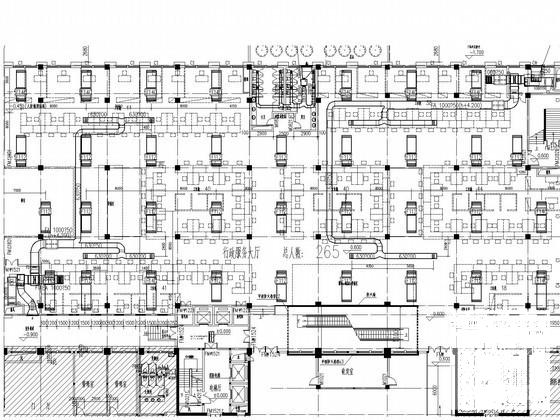

空调通风平面图

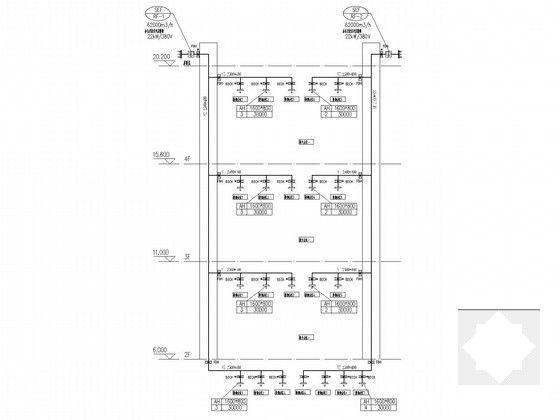

防排烟系统流程图

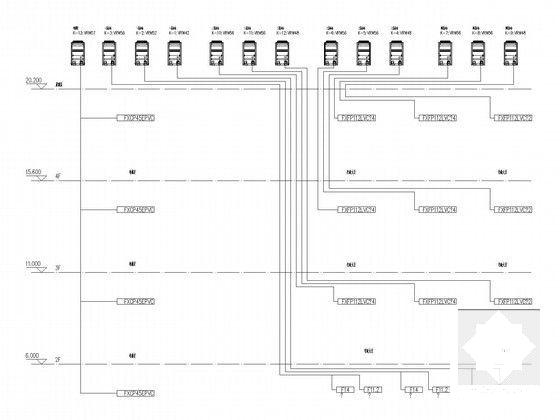

空调冷媒管系统流程图

防排烟平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 1
    第 1 张图
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 2
    第 2 张图
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 3
    第 3 张图
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 4
    第 4 张图
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 5
    第 5 张图
  • 4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸(多联机系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
