29层商业办公楼多联机空调通风系统设计CAD施工图纸(冷热负荷计算)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 暖通空调设计施工说明
  • 通风系统原理图
  • 暖通平面图
  • 设备基础图
  • ...

附件详情

一、项目概要:
项目位于安徽省,为一高层商业办公楼,地上29层...
二、空调系统:
1.采用舒适性空调区采用多联机(变频风冷热泵型分体中央空调方式)系统,室内机采用四面吹风嵌入式。
2.冷媒种类:R410A...
三、通风排烟系统:
1.不满足自然排烟的的楼梯间、前室均设机械加压送风系统。
2.商场设机械排烟系统,排烟系统与平时通风系统合用。
3.排烟量按最大防烟分区面积x120m3/(h·平方米)计算...

图纸共32张。

通风平面图

正压送风系统原理图

裙楼排烟系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

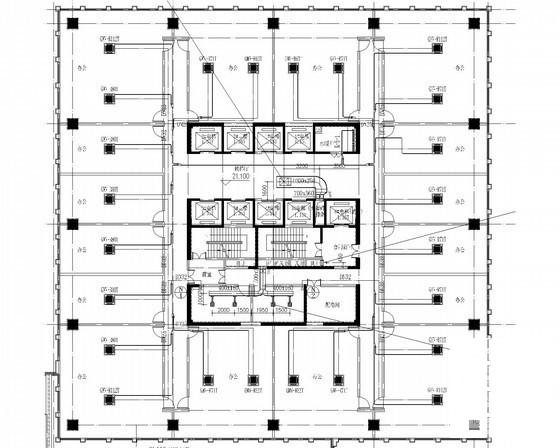

  • 29层商业办公楼多联机空调通风系统设计CAD施工图纸(冷热负荷计算) - 1
    第 1 张图

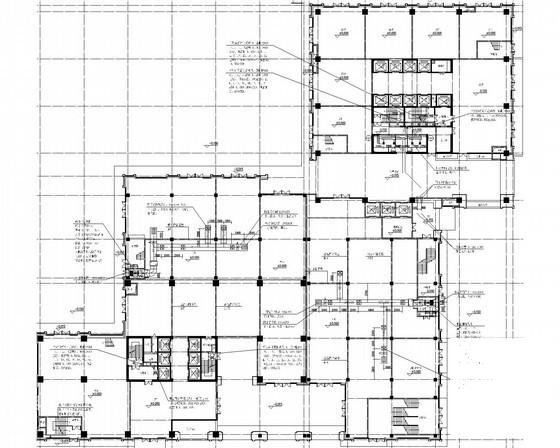

  • 29层商业办公楼多联机空调通风系统设计CAD施工图纸(冷热负荷计算) - 2
    第 2 张图
  • 29层商业办公楼多联机空调通风系统设计CAD施工图纸(冷热负荷计算) - 3
    第 3 张图
  • 29层商业办公楼多联机空调通风系统设计CAD施工图纸(冷热负荷计算) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
