医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计)

一、项目概要
该项目为医院病房大楼,建筑为一类建筑,建筑高度71.75米,耐火等级一级,建筑层数地上16层地下一层。总建筑面积为32367.18平方米,其中地上面积为30657.5平方米、地下面积为1709.68平方米。
二、设计范围
该资料主要范围为项目所涉及的智能化系统工程,具体包含以下16个子系统:
1、综合布线系统
2、计算机网络系统
3、视频监控系统
4、入侵报警系统
5、电子巡更系统
6、信息发布与查询系统
7、有线电视系统
8、能效管理系统
9、一卡通系统
10、背景音乐及公共广播系统
11、机房工程系统
12、楼宇自控系统
13、智能 照明系统
14、综合管路系统
15、IBMS系统集成
16、会议系统
三、综合布线系统
综合布线系统水平区和工作区均采用非屏蔽六类布线系统,管理区水平UTP6电缆端接使用24口模块式配线架。垂直语音主干线缆端接使用110型卡接式配线架。光纤端接箱采用机架式。所有的配线架预留10~15%%%的余量,供扩展需要。垂直数据主干采用12芯多模光缆,语音主干采用三类50对大对数,以满足现在和将来所有通讯网络的要求。所有信息点均采用六类非屏蔽信息模块,根据现场家具的平面布局情况信息面板主要采用单口、双口面板安装。 综合布线系统本次共设计信息点1579个,其中内网信息点1289个,外网信息点5个,语音点为279个,专网信息点6个。
四、计算机网络系统
本项目的计算机网络分为三套网络,内网、外网、新农合专网;三套网络方案的整体架构我们均采用层次化模块化设计。整体网络规划为核心层、接入层二层快速交换网络系统。内网:采用“万兆主干,千兆到桌面”的三层星型设计架构。主要是住院大楼的内部办公自动化,行政办公室等信息的传输处理等,用于传送电子公文、以及不适合通过外网传输的信息,确保数据传输的私密性,防止人员、文件、业务之间互访造成的信息泄漏。外网:采用“万兆主干,千兆到桌面”的二层星型设计架构。承载着医院门户网站、Internet上网、无线WLAN覆盖等应用,应用业务要求简单;专网:与新农合专用网络连接,便于就诊患者采用新农合交费方式。计算机网络系统中核心层交换机设备安装在2楼信息机房内,接入层交换机分布在各楼层分配线间中,该资料内网核心交换机2台,外网核心交换机1台,专网核心交换机1台。
五、视频监控系统
本次将采用全数字架构设计,为本项目打造一套高清、先进的、具有可扩展性的安全技术防范系统。高清网络红外半球摄像机30台和防爆半球摄像机88台,高清网络球型摄像机21台,高清红外枪式摄像机11台,电梯摄像机4台。视频监控系统:采用全数字高清视频监控解决方案,在出入口、电梯厅、医患通道、护士站、服务窗口等重点区域设置。本项目系统前端设备全部采用高清网络摄像机,系统采用全数字架构,依据前端设备具体位置及安装环境,采用枪机、半球、高清室内球机。其中地下室采用低照度摄像机。
六、入侵报警系统
入侵报警系统:采用总线制布线方式,在主要出入口、护士站及重要窗口功能房间设置入侵报警探测器和紧急报警按钮。总计设置了7个双鉴探测器和50个报警按钮。
七、电子巡更系统
在大楼的主要位置如:楼道两端、重要功能区、楼梯间隐蔽处等,巡更路线上设置若干巡更点,巡更点设置以保安人员最大限度的巡视范围为原则。本次总计设置了263个巡更点(含医护)。
信息发布与查询系统本系统在住院部入口门大厅内设置了LED全彩屏,并安装2台触摸查询机方便来访者的查询,用于集中信息发布、用于发布图文、文字等相关信息。信息发布系统可通过内网与信息发布中心联网提供及时数据和图像显示,可用于各种实时信息提示。
八、图纸展示

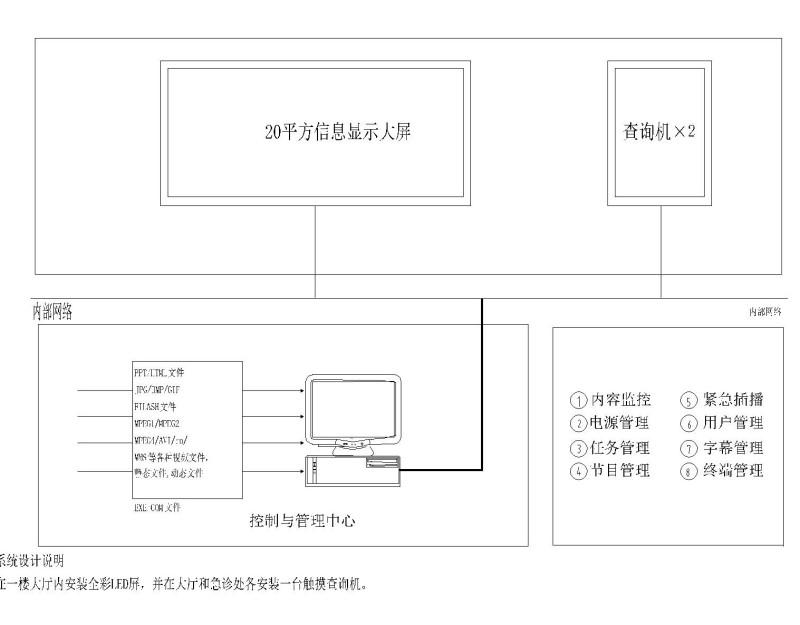

LED显示与查询系统示意图

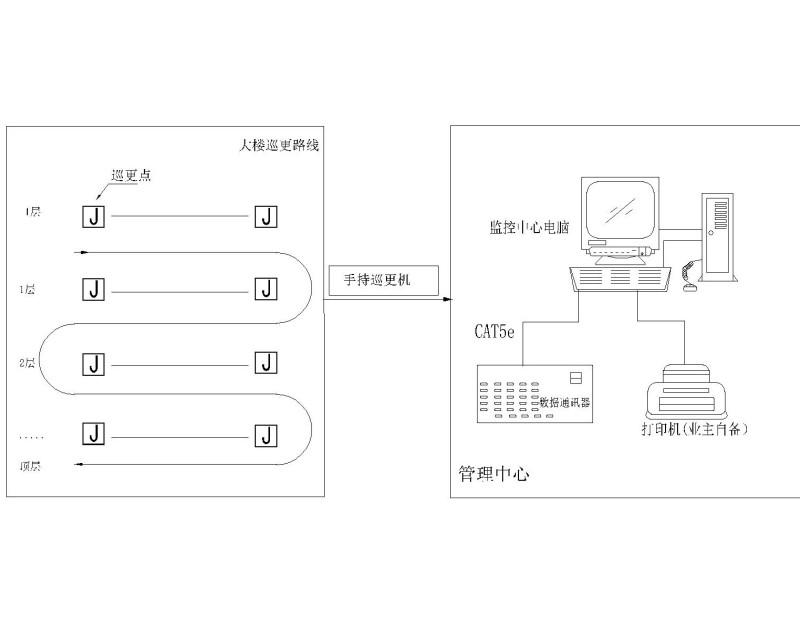

电子巡更系统图

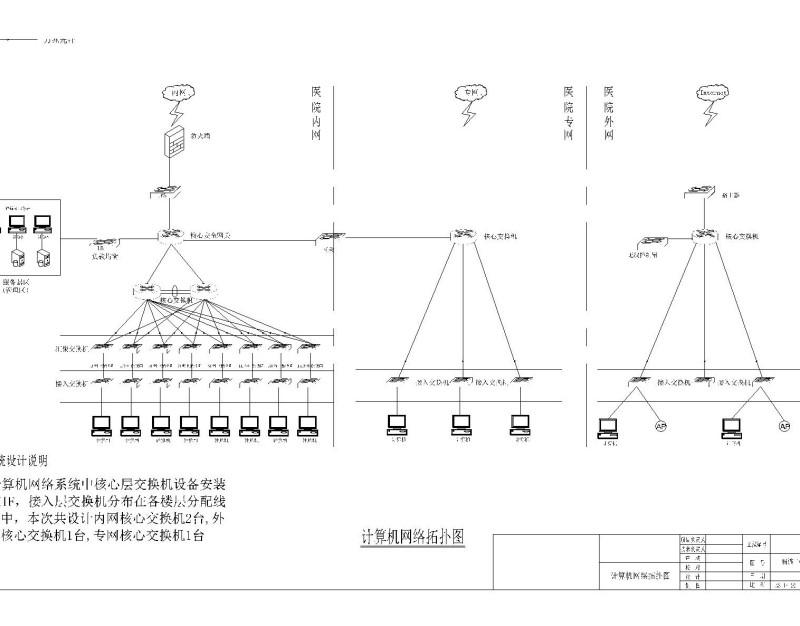

计算机网络拓扑图

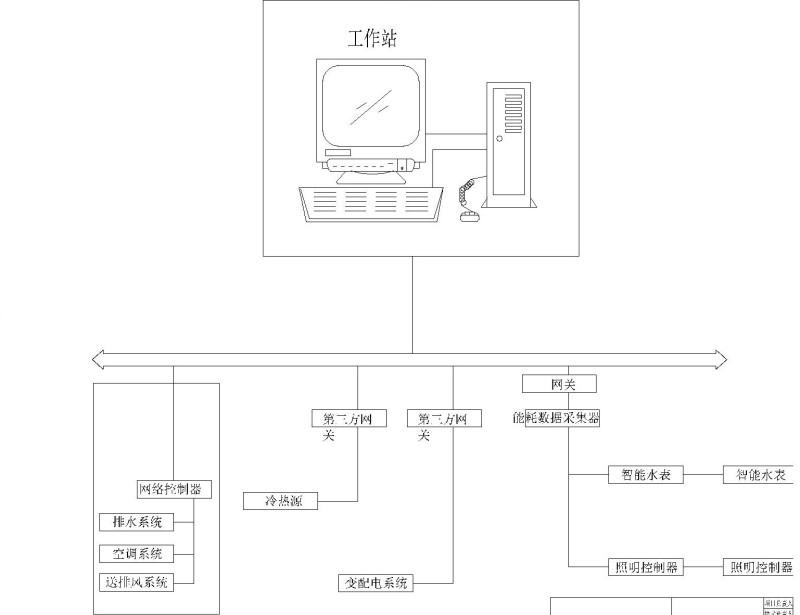

能效管理系统图

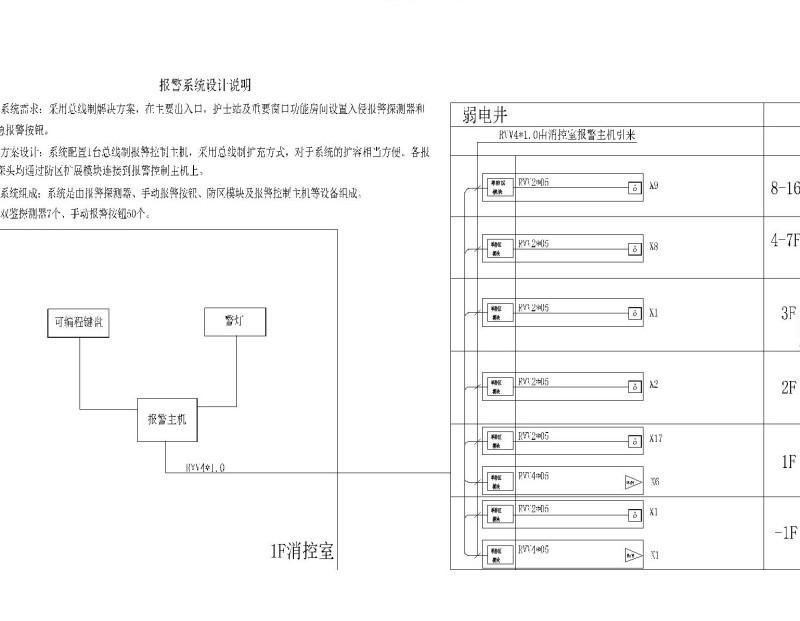

入侵报警系统图
三层会议室系统图
视频安防系统图
一卡通系统图
有线电视系统图
综合布线系统图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 1
    第 1 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 2
    第 2 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 3
    第 3 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 4
    第 4 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 5
    第 5 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 6
    第 6 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 7
    第 7 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 8
    第 8 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 9
    第 9 张图
  • 医院大楼弱电智能化项目CAD施工图纸72张(系统全面甲级智能建筑设计) - 10
    第 10 张图
以上是部分截图,请下载附件后查看完整高清内容
