7层疗养院全套智能弱电施工图纸(设计全面系统大样)

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 节点大样:弱电设备,其它
  • 负荷等级:二级
  • 火灾保护分级:一级
  • 会议系统:讨论系统,表决系统
  • 项目所在地:浙江
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,机房工程,呼应信号及信息显示,其它

附件详情

  • 1、 电气设计 说明
  • 2、综合布线系统图
  • 3、视频监控系统图
  • 4、视频监控系统图
  • 5、周界报警系统图
  • 6、电子巡查系统图
  • 7、停车场管理系统图
  • 8、背景音乐系统图
  • 9、病房呼叫系统图
  • 10、有线电视系统图
  • 11、多功能厅会议系统图
  • 12、视频会议室系统图
  • 13、多功能厅管线图
  • 14、视频会议室管线图
  • 15、各子系统防雷系统图
  • 16、UPS供电系统图
  • 17、管理中心平面布置图
  • 18、弱电间平面布置
  • 19、总平面图
  • 20、 弱电平面图

附件详情

该附件是社会疗养院全套智能弱电图纸(设计全面系统大样),总共29张。
设计内容:1、综合布线系统;2、有线电视系统;3、视频监控系统;4、周界报警系统;5、出入口管理系统;6、电子巡查系统;7、病房呼叫系统;8、多媒体会议系统;9、背景音乐系统;10、UPS不间断电源;11、 防雷接地 系统;12、综合管路系统等。


多功能厅会议系统图

视频监控系统图

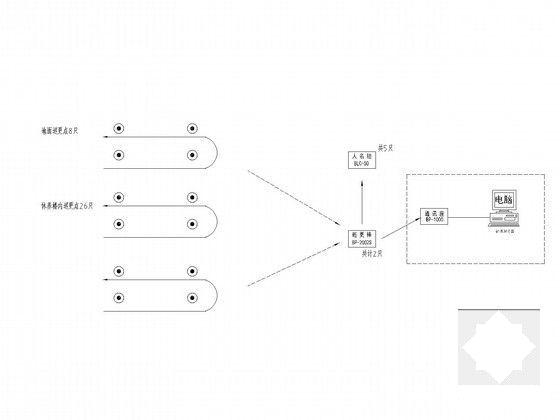

电子巡查系统图

各子系统防雷系统图

停车场管理系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

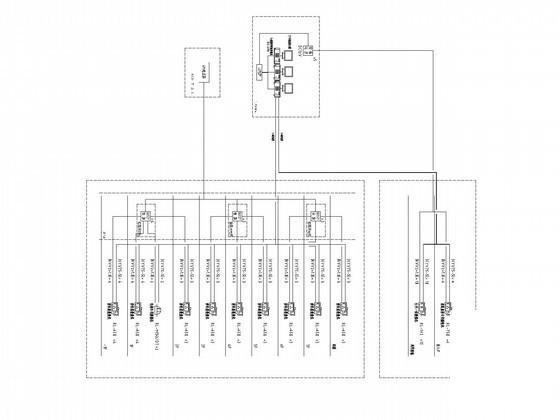

  • 疗养院设计施工图 - 1
    疗养院设计施工图 - 1

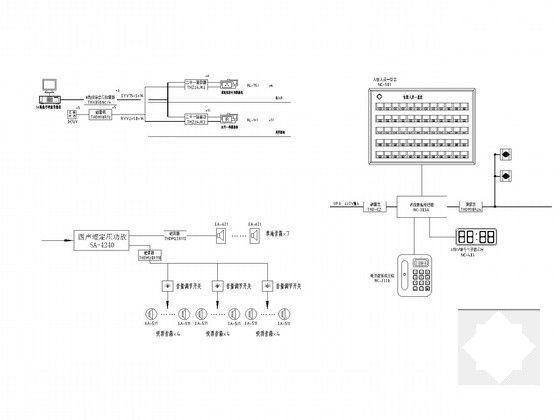

  • 疗养院设计施工图 - 2
    疗养院设计施工图 - 2

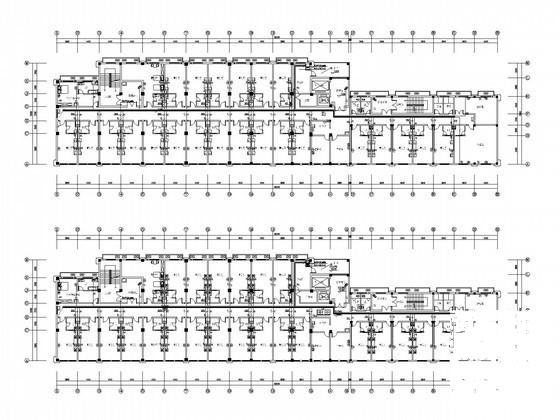

  • 疗养院设计施工图 - 3
    疗养院设计施工图 - 3
  • 疗养院设计施工图 - 4
    疗养院设计施工图 - 4
  • 疗养院设计施工图 - 5
    疗养院设计施工图 - 5
  • 疗养院设计施工图 - 6
    疗养院设计施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
