高层住宅楼弱电智能化项目CAD施工图纸(停车场管理系统)
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：41587平方米
-
地上层数：18层
-
地下层数：2层
-
图纸设计深度：施工图
-
图纸年代：近代
-
地下室用途：车库
-
负荷等级：二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目地址：江苏
-
弱电设计：入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程
该附件为江苏高层住宅楼
项目施工图，设计范围:有线电视管道系统;通信管道系统(电话,计算机)(不涉及网络设备);闭路监控电视系统;多功能访客对讲系统;表具数据远传系统;该项目电话交换系统、接入网等通信设施由电信部门负责设计安装。该项目弱电设计以满足电气施工预留、预埋及编制投标书的深度要求。系统的深化设计由承包商负责,设计院负责审核及与其他系统接口的协调事宜。
机房层
弱电系统图
弱电平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

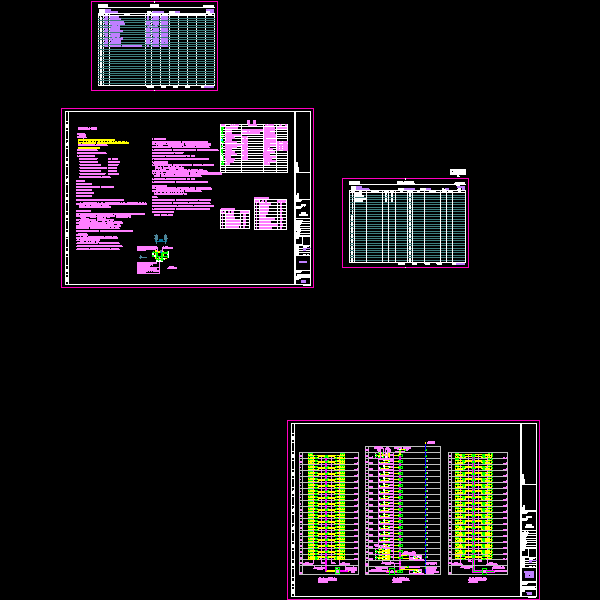

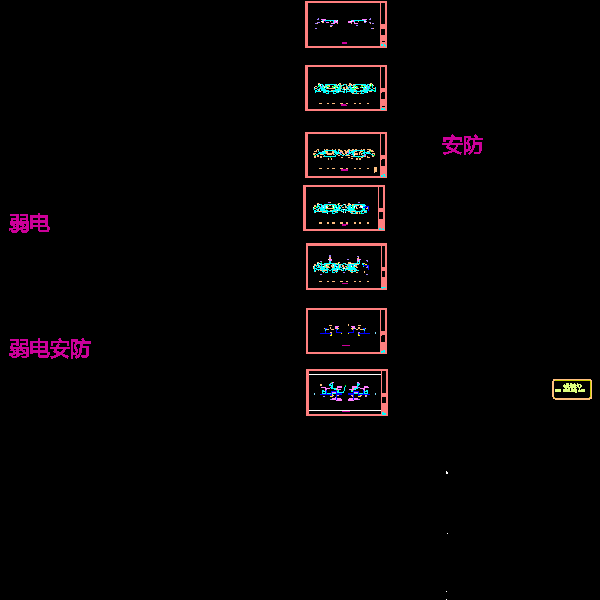

9号楼-弱电20121120.dwg -
9号楼-弱电系统20121120.dwg -

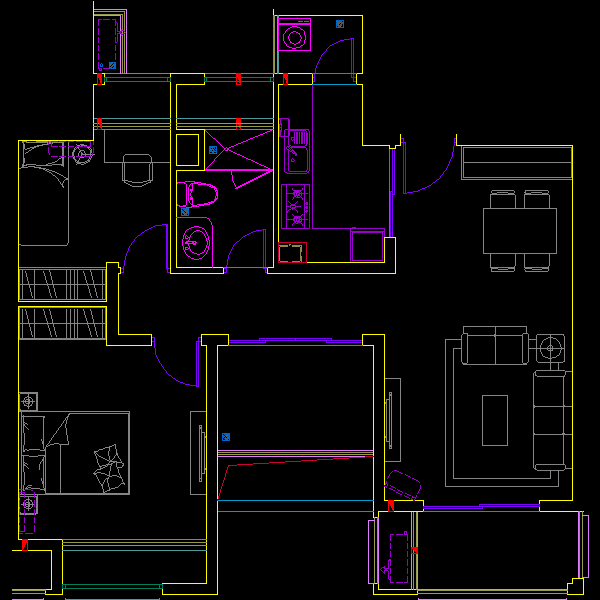

b户型.dwg -

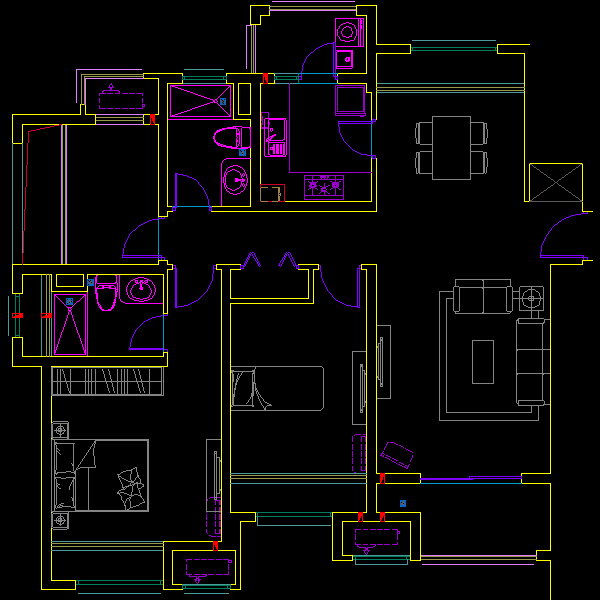

c1户型.dwg -
c2户型.dwg -
d户型.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-21
- 评论次数：0
- 浏览次数：0
- 文件大小：7.13 MB
- 收藏次数：0
-
文件名称：
附件-995880698909670755.rar
