11层大型甲级医院全套弱电智能施工图纸137张

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：100000平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：137张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
有线广播：服务性,火灾应急
接地方式：TN-S
项目所在地：重庆
弱电设计：入侵报警系统,视频监控系统,出入口控制系统,建筑设备监控系统,综合布线系统,广播系统,会议系统,信息网络系统,智能化集成,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、门诊输液系统图
3、楼宇自控系统图
4、电子时钟系统图
5、分诊排队叫号系统图
6、医护对讲系统图
7、婴儿防盗管理系统图
8、智能集成系统图
9、会议室扩声系统图
10、视频切换系统图（会议室及示教室）
11、大报告厅扩声系统图
12、大报告厅视频切换系统图
13、楼控干线系统图
14、能耗监测系统图
15、一卡通系统图
16、广播系统图
17、统一视频及防盗报警系统图
18、综合布线系统图
19、广播设备平面布置图
20、楼控点表
21、安防，统一视频设备平面布置图
22、能耗监测设备平面布置图
23、综合布线设备平面布置图
24、弱电平面图

附件详情

该附件是大型甲级医院全套弱电智能施工图纸(设备点位表)，总共137张。
项目建筑面积105000平方米，为住院楼，提供约500张病床位、门诊楼、医技楼、辅助用房，设有地下室。
设计内容：信息通讯系统（数据网络系统、程控交换机系统、综合布线系统）、综合安防系统（视频监控系统、防盗报警系统、电子巡更系统）、一卡通系统（门禁系统、停车场管理系统、考勤消费系统）、背景音乐及紧急广播系统、排队叫号系统、机电设备监控系统（BAS）、能源计量系统、有线电视系统、多功能会议视听系统、信息发布系统、视频网管理平台、移动门诊输液系统、婴儿防盗系统、基准时钟系统、弱电管路与桥架、综合管线的施工。

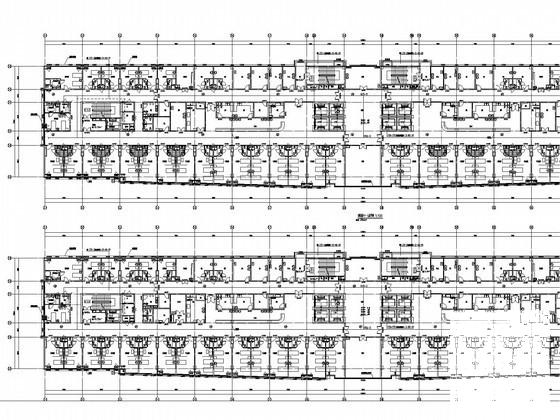

住院楼六~十一层综合布线设备平面布置图

楼宇自控系统图

大报告厅扩声系统图

综合布线系统图

广播设备平面布置图

智能集成系统图
