8度区4层钢框架门式刚架结构CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:48m
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该资料包含:
钢结构设计总说明、基础平面布置图、地脚螺栓布置图、钢柱平面布置图、结构平面布置图、楼板配筋图、屋面结构 平面布置图 、屋面檩条布置图、墙面檩条布置图、GJ详图、柱间支撑布置图、5吨吊车结构布置图、 楼梯详图 共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

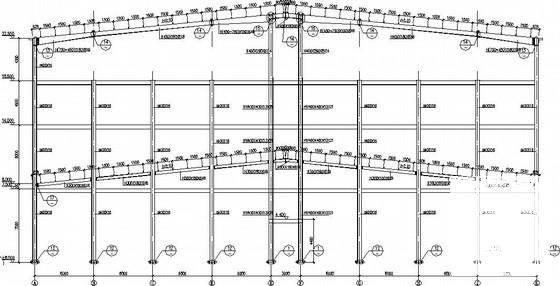

  • 8度区4层钢框架门式刚架结构CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 8度区4层钢框架门式刚架结构CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 8度区4层钢框架门式刚架结构CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 8度区4层钢框架门式刚架结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
