学校钢结构大门结构CAD施工图纸(门式刚架)(平面布置图)

  • 民用建筑设计使用年限:50年
  • 结构安全等级:二级
  • 抗震设防烈度:8度以上
  • 风压:0.30kN/平方米
  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 雪压:0.30kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,预埋件平面布置图,钢柱平面布置图,钢结构布置图,屋面檩条平面布置图屋面彩板 平面布置图
共6张图纸

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

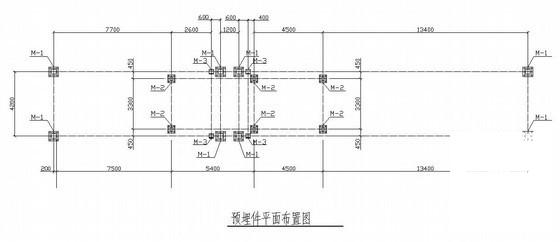

  • 学校钢结构大门结构CAD施工图纸(门式刚架)(平面布置图) - 1
    第 1 张图

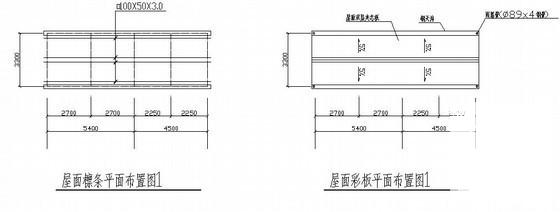

  • 学校钢结构大门结构CAD施工图纸(门式刚架)(平面布置图) - 2
    第 2 张图

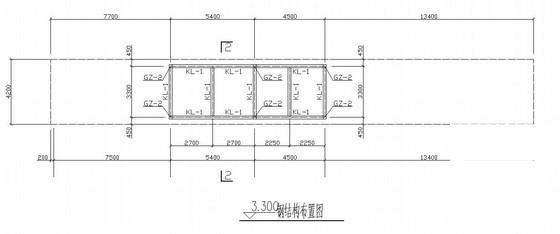

  • 学校钢结构大门结构CAD施工图纸(门式刚架)(平面布置图) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
