1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目是药厂仓库项目,仓库跨度为20m,总长度为40m,高度为7.800m,结构体系:一层钢结构框架结构二层门式刚架结构,地基基础设计等级为丙级,采用柱下钢筋砼独立基础,抗震设防烈度为8度。

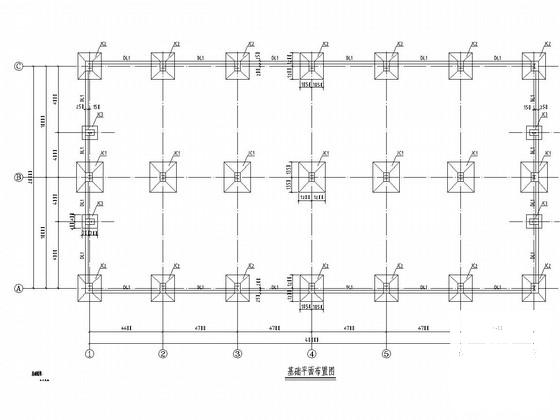

该资料包含:钢结构设计总说明,基础平面布置图,基础大样图,柱脚锚栓平面布置图,柱脚平面布置图,结构平面布置图,节点大样图,压型钢板平面布置图,屋面结构平面布置图,屋面檩条拉条 平面布置图 ,墙架布置图,钢架立面图,雨篷图,钢梯图共计15张图。
分享投稿时间:近几年6月。

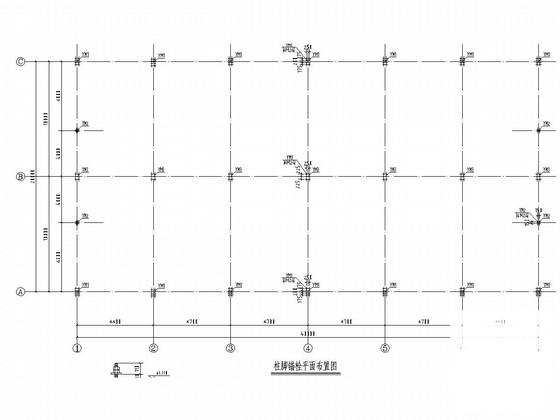

柱脚锚栓平面布置图

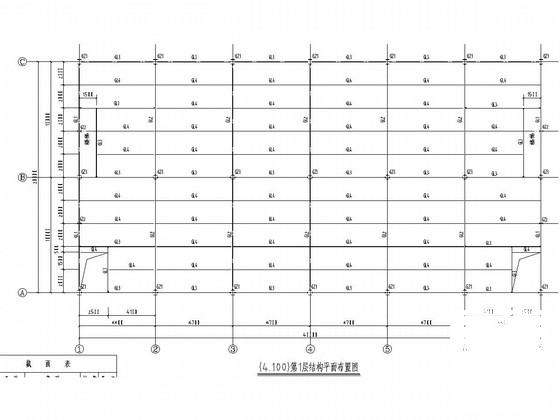

第一层结构平面布置图

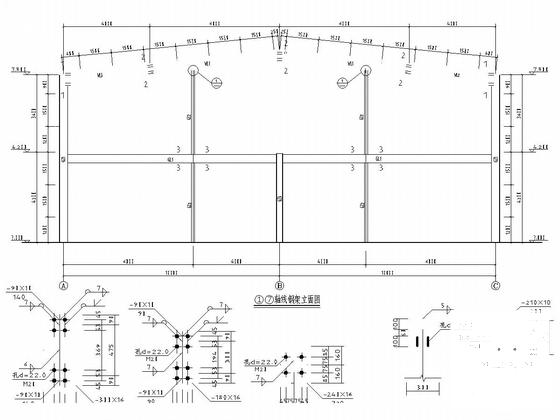

钢架立面图

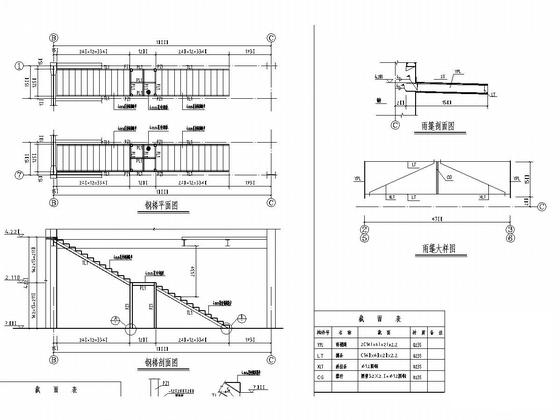

钢梯图、雨篷图

第一层压型钢板平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 1
    第 1 张图
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 2
    第 2 张图
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 3
    第 3 张图
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 4
    第 4 张图
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 5
    第 5 张图
  • 1层钢框架结构2层门式刚架结构药厂仓库结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
