31129平米北方配送中心单层厂房结构图纸

附件详情

某北方配送中心厂房结构图
该资料为:某北方配送中心厂房结构图
该项目采用轻钢门式刚架结构,一层,檐口高8.700m,总长 250米,建筑面积 31129 平方米。屋面采用单层(0.53mm厚)压型钢板加钢结构用玻璃棉毡轻型屋盖,屋面坡度1:35。
基本风压:0.60kPa
基本雪压:0.40kPa
该资料包含:
钢结构设计总说明、地脚螺栓定位图、刚架及支撑平面图、GJ图、墙面檩条布置图、屋面檩条布置图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

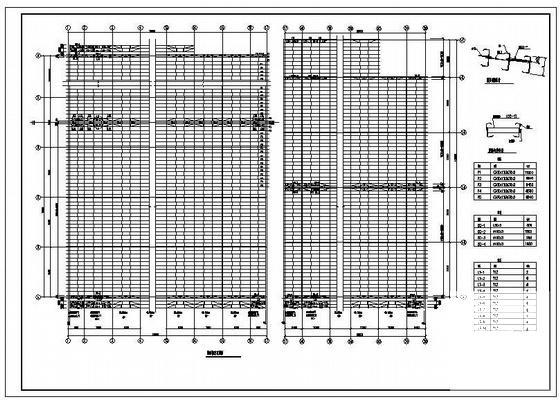

  • 单层厂房结构 - 1
    单层厂房结构 - 1

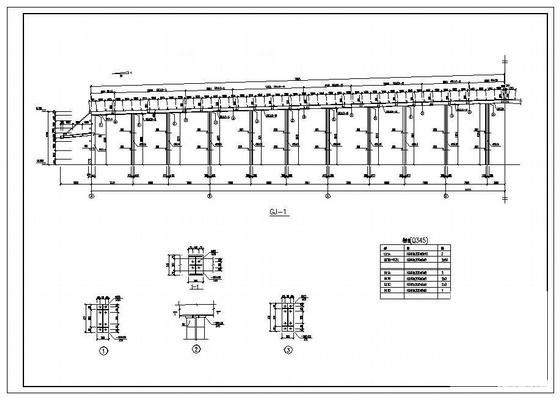

  • 单层厂房结构 - 2
    单层厂房结构 - 2

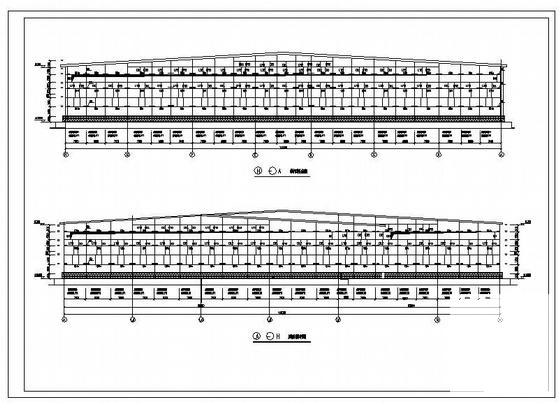

  • 单层厂房结构 - 3
    单层厂房结构 - 3

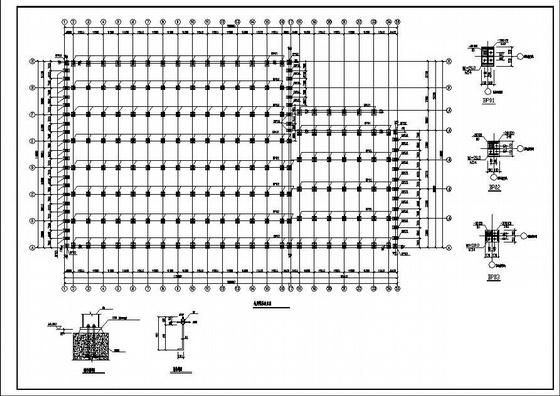

  • 单层厂房结构 - 4
    单层厂房结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
