农产品加工配送中心结构设计施工大样图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:混合结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

四川某农产品加工配送中心结构图
该资料为:四川某农产品加工配送中心结构图
项目概要:该项目混合结构及管桁架彩钢结构建筑,混合结构为现浇楼板及现浇构造柱梁。
抗震设防烈度:6度
基本风压值:0.4kN/平方米
本建筑结构设计合理使用年限为25年。
结构几何尺寸:35米*79米
该资料包含:
结构设计总说明、基础予埋螺栓平面图、基础平面图、基础施工大样图、底层构造柱平面图、二层构造柱平面图、底层结构平面图、底层楼板配筋结构平面图、二层楼板配筋结构平面图、钢结构柱梁结构平面图、屋面柃条、拉杆及隅撑结构布置图、天窗柃条布置图、 1-1结构剖面、结构剖面、节点大样图、结构墙架立面、楼梯施工图共17张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

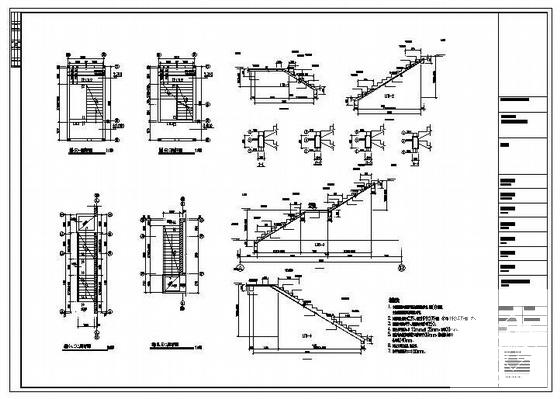

  • 加工中心结构设计 - 1
    加工中心结构设计 - 1

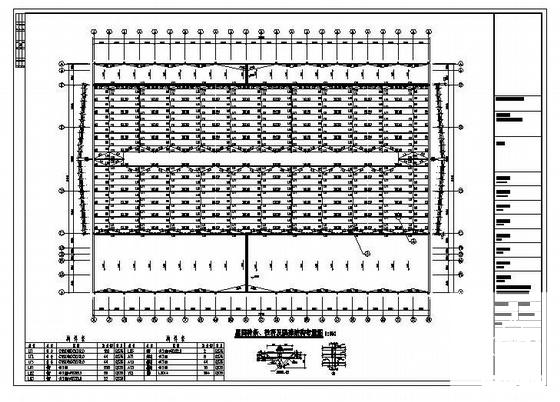

  • 加工中心结构设计 - 2
    加工中心结构设计 - 2

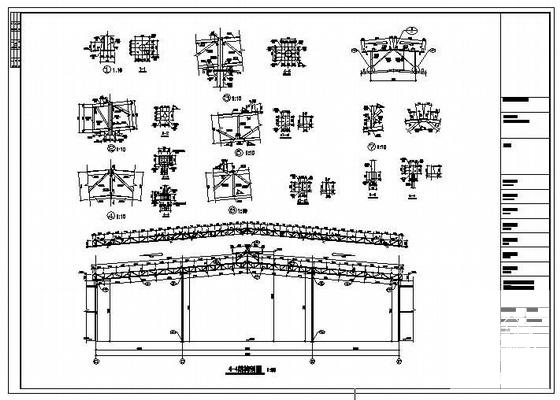

  • 加工中心结构设计 - 3
    加工中心结构设计 - 3
  • 加工中心结构设计 - 4
    加工中心结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
