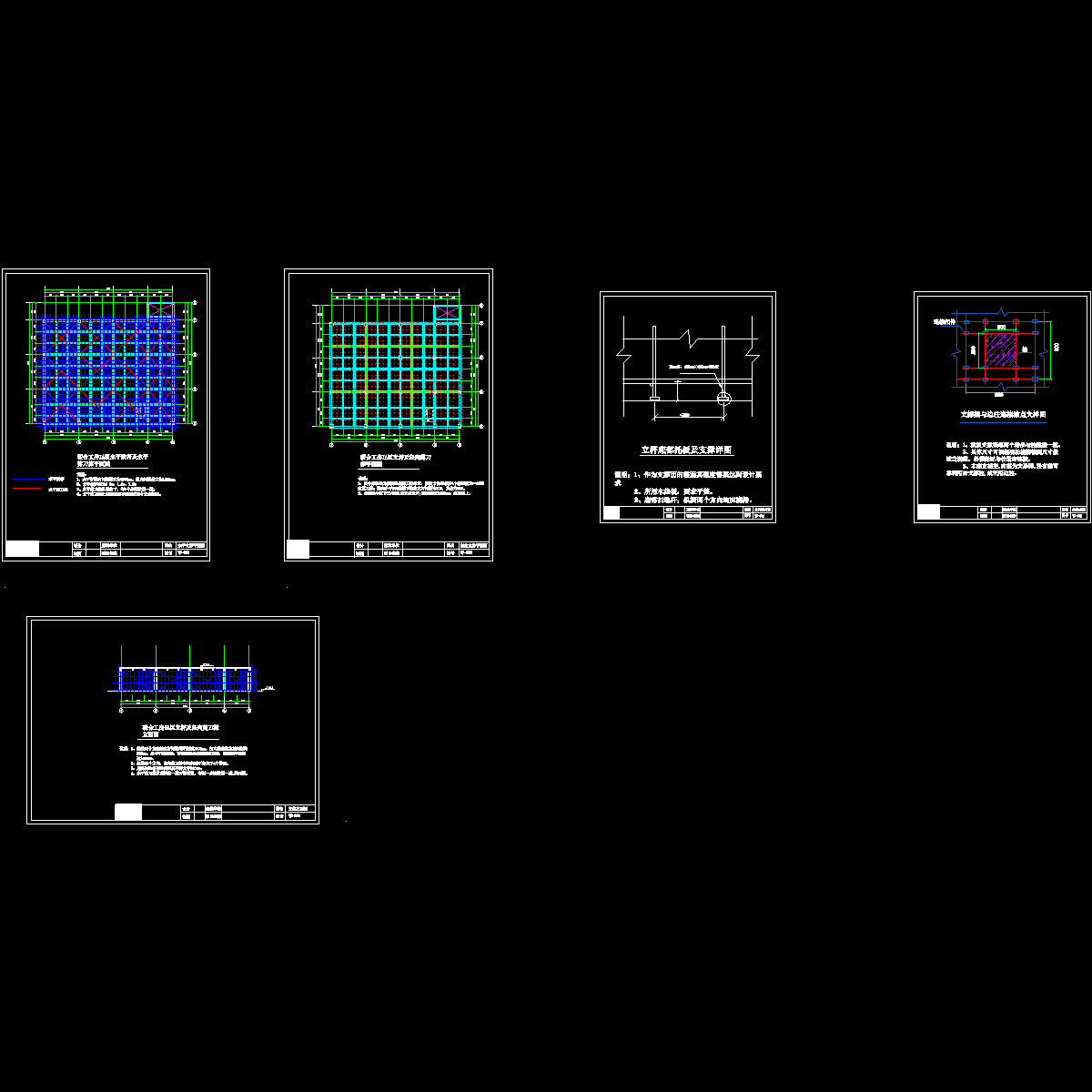

物流配送中心高支模专项施工方案,平面图

附件详情

物流配送中心高支模专项施工方案，40页，包括项目概要、方案选择、满架脚手架搭设、模板施工、施工管理措施及安全技术措施、计算书等，可供参考学习。 …… 项目概要： 该工程占地面积为53333.47m2,总建筑面积为29425.24m2,工期480天，总造价为10078.5657万元。联合工房：结构型式，分拣工房为钢筋混凝土框架结构，屋面为网架建筑设计结构形式；高架库区为框架建筑设计结构形式。主体建筑地上一层，局部两层；其中高架库檐高为25.0米，分拣工房网架下弦球中心标高为13.10米，辅助用房建筑高度为10.2米，出入库区檐口标高为14.6米。总建筑设计面积：17768.03平方米，建筑占地面积：14128.58平方米。 ……
梁模板材料选用及支撑设计：
1、梁模板
均采用15mm厚胶合板。
2、支撑模板的小楞、大楞
小楞采用35×85mm松木枋，垂直于梁跨度方向布置，大楞采用Ф48×3钢管，平行于梁跨度方向布置，小楞间距150-250mm。
3、梁下立杆
采用Ф48×3钢管，伸出钢管顶面不大于560mm，承重立杆顶部采用可调支托支撑在立杆上，两端立杆与横杆之间采用单扣件固定。
4、梁下纵横水平杆
采用Ф48×3钢管，水平杆与立柱支撑钢管连接采用扣件扣紧，纵横水平杆的布置间距：距地（楼）面200mm处设一道扫地杆，以上每隔1.5m设一道。
5、对拉螺杆
高度大于600mm的梁必须穿对拉螺杆，螺杆选用M12对拉螺栓，配蝴蝶扣作为紧固件，具体布置见表2。
……
40页，20。
