产品配送中心暖通空调设计CAD施工图纸

资料简介
赚取积分

建筑类别：商业建筑,工业建筑,其它建筑
建筑类型：多层建筑
建筑设计面积：71100平方米
建筑高度：22.2m
地上楼层：4
地下楼层：1
地下室：车库,商业,其它
设计阶段：施工图设计
设计内容：空调,通风,采暖,机房,换热站,防火排烟
附件设计说明：有,设计参数,施工安装要求
空调系统：低温送风,变风量
冷热源：能源塔
采暖系统：热风
参考图纸：20-50张
设计年代：近代

附件详情

资料目录
暖通空调施工图设计说明
暖通图例
设备表
制冷系统原理图
换热站系统原理图
空调水系统图
空调通风平面图
空调水管道平面图
制冷机房大样图
换热站大样图
机房大样图

附件详情

本稿件为沈阳某农副产品全球采购中心—水产冻品配送中心全套暖通空调设计施工图，该水产冻品配送中心部分主要为地下车库、店铺等功能及设备用房，地下一层，地上四层，建筑面积约为71100平方米，建筑高度为22.2米。
设计内容：该项目设计内容包括空调制冷系统；采暖、通风、空调系统；防排烟系统；以及机房，换热站设计。

，图纸共33张，出自知名设计院。

制冷系统原理图

换热站大样图

机房大样图

制冷机房大样图

带软化补水功能的真空排气定压系统

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

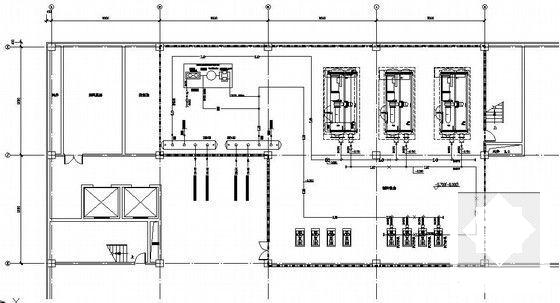

第 1 张图

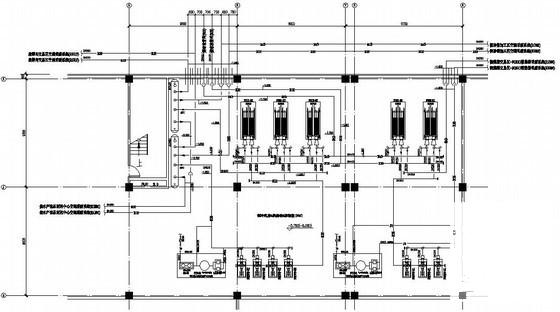

第 2 张图

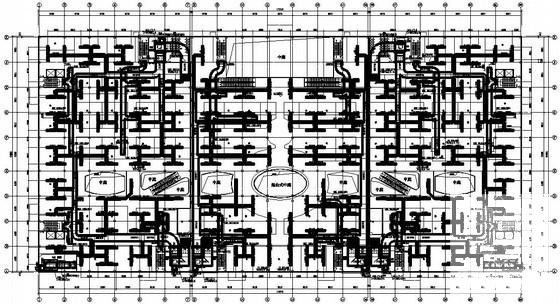

第 3 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-12-30
评论次数：0

浏览次数：0
文件大小：6.92 MB

收藏次数：0
文件名称：附件-995858577968570969505.rar
