单层排架厂房结构设计施工图纸(单层厂房,共8张)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

钢结构专业设计说明、基础平面布置图、基础详图、屋面结构平面布置图、吊车梁结构 平面布置图 、墙架结构、刚架图共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

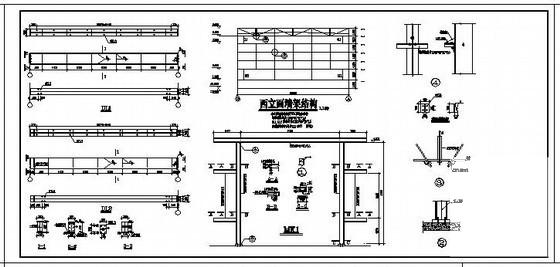

  • 排架结构厂房施工图 - 1
    排架结构厂房施工图 - 1

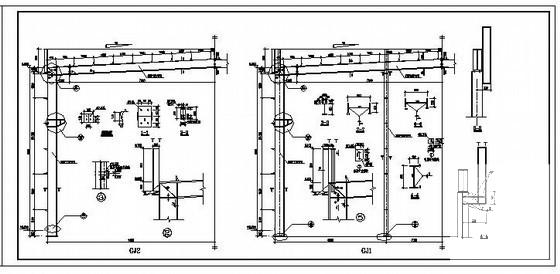

  • 排架结构厂房施工图 - 2
    排架结构厂房施工图 - 2

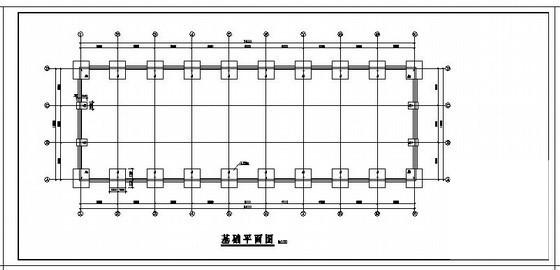

  • 排架结构厂房施工图 - 3
    排架结构厂房施工图 - 3

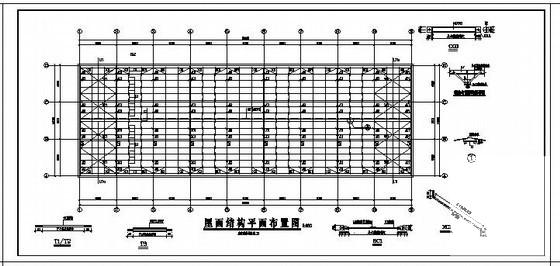

  • 排架结构厂房施工图 - 4
    排架结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
