单层钢框架小展厅结构CAD施工图纸（独立基础）(平面布置图)
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
附件详情
结构设计总说明
小展厅基础
平面布置图
基础及预埋锚栓详图
小展厅钢柱及埋件平面布置图
小展厅顶层构件平面布置图

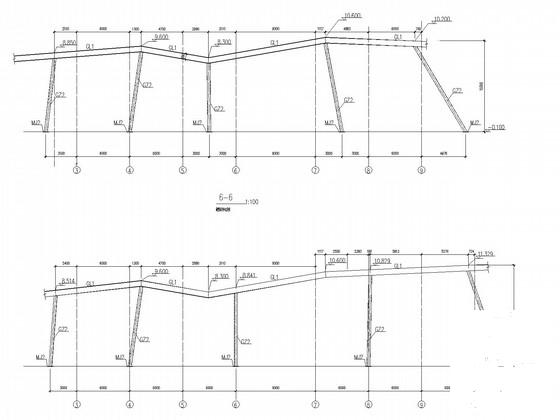

剖面图
埋件及节点大样图
节点大样图
屋顶平面图
小房间结构平面图
屋面节点大样图
共15张图纸。

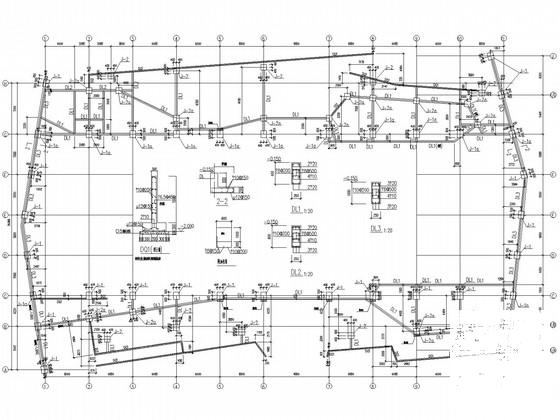

小展厅基础平面布置图

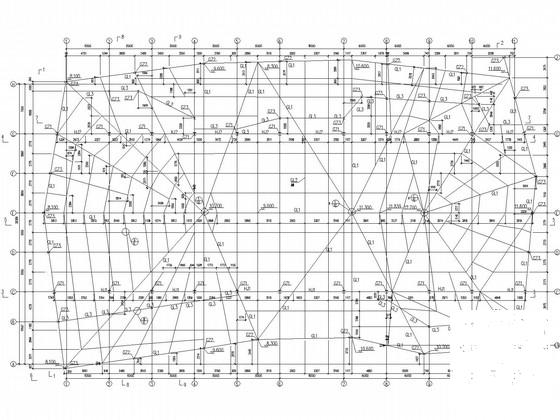

小展厅顶层构件平面布置图

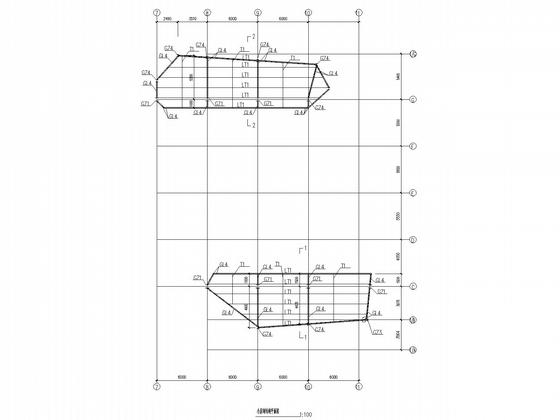

小房间结构平面图

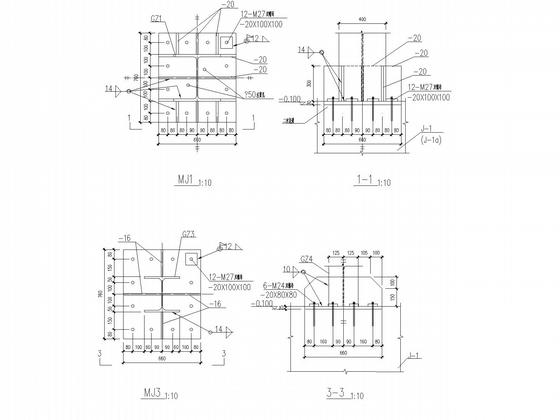

柱脚节点
屋顶平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.52 MB
- 收藏次数：0
-
文件名称：
附件-995878985897589857657.zip
