15米跨钢结构单层厂房设计图纸(基础平面图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：5年,25年
- 建筑设计结构形式：钢结构
- 钢筋混凝土结构：框架
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：15m
- 抗震设防烈度：6度抗震
- 风压：0.3kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
某15米跨钢结构厂房设计图
该资料为：某15米跨钢结构厂房设计图
该资料包含：
结构设计总说明、基础平面图、柱表、柱中圈梁配筋图、柱顶圈梁配筋图、屋面檩条布置图、屋面结构布置图、柱顶预埋平面定位图、钢架立面图、节点大样共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

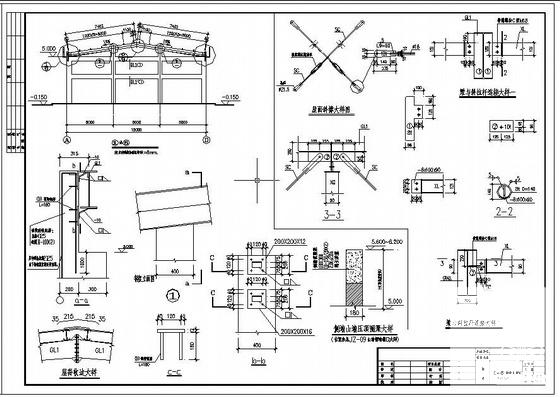

第 1 张图 -

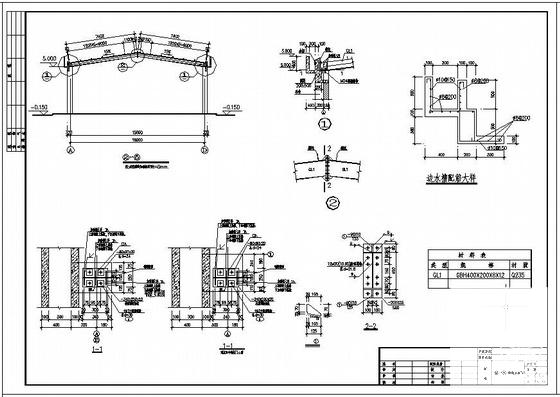

第 2 张图 -

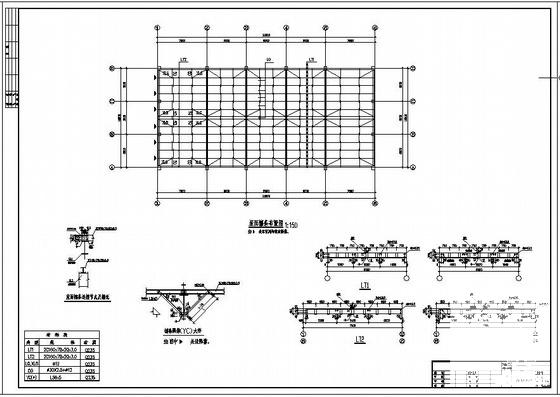

第 3 张图 -

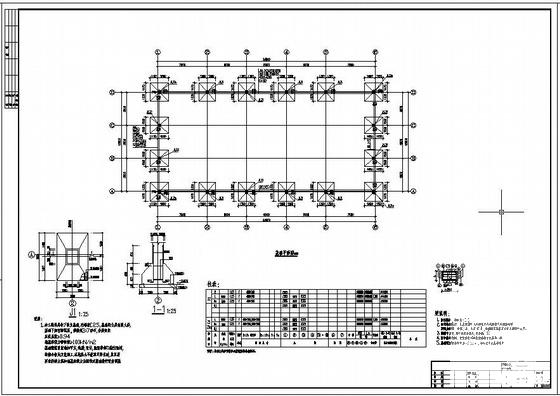

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.5 MB
- 收藏次数：0
-
文件名称：
附件-995877869677705679758.rar
