铁桥加固维修结构设计施工图纸(3张施工图纸)

附件详情

深圳某铁桥加固维修结构图
该资料为:深圳某铁桥加固维修结构图
该桥是位于某村的一座钢结构小桥,横跨村里的小河,桥梁利用排水渠两岸片石河堤作为桥台,钢结构梁直接搭在河堤上。桥梁与排水渠正交,桥梁长18.5米,宽3.25米,桥下净空3.1米,桥梁两侧设置钢管标杆,高度为1米。桥梁上部结构为两跨连续钢结构梁,桥跨组合为7.2米+7.2米,中间墩厚度为1.1米,钢结构梁直接搭在河堤上,没有设置支座,桥头位置没有设置专用伸缩缝。
主要病害:中间桥墩基础受流水冲刷任用,已经存在局部脱空现象
该资料包含:
目录及施工图设计说明书、桥型布置图、桥墩加固图共3张图纸。


2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

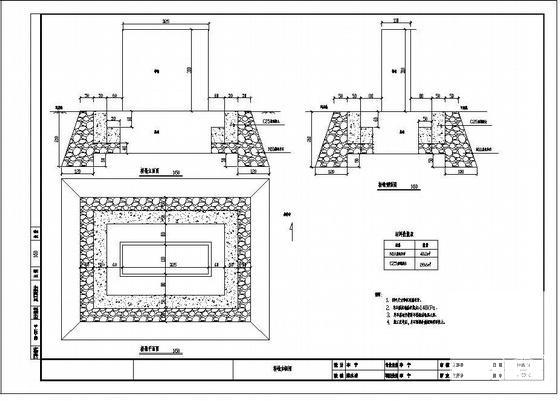

  • 结构加固设计施工图 - 1
    结构加固设计施工图 - 1

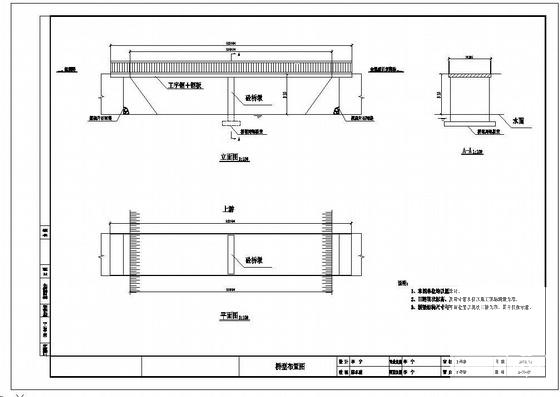

  • 结构加固设计施工图 - 2
    结构加固设计施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
