预应力混凝土板梁桥病害维修改造施工图纸

资料简介
赚取积分

位置：上海
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：13m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明 4

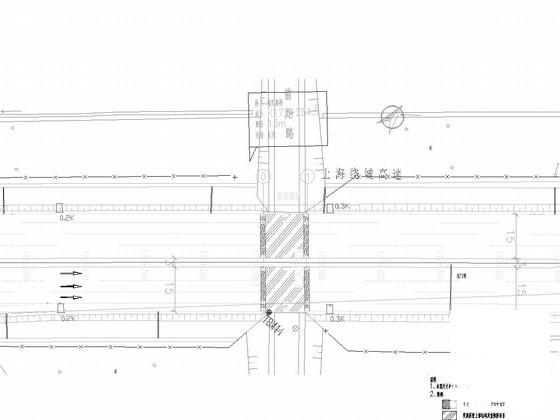

维修平面设计图

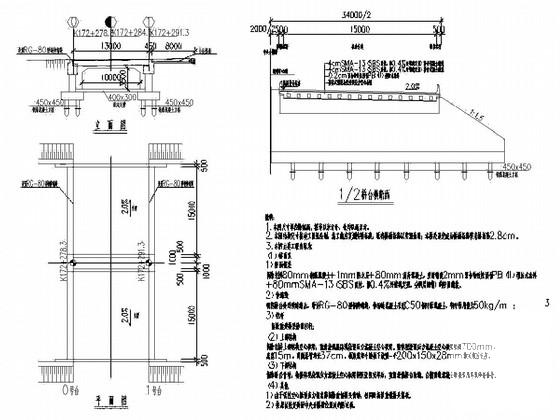

总体布置图
13m整体现浇预应力混凝土空心板构造图（一～三）

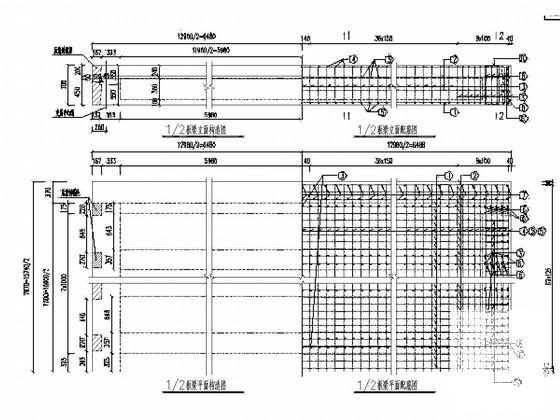

13m整体现浇预应力混凝土空心板钢束构造图（一～三）
桥面铺装构造图
桥台背墙维修设计图

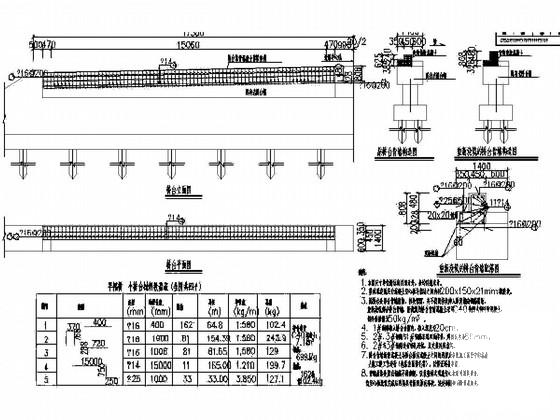

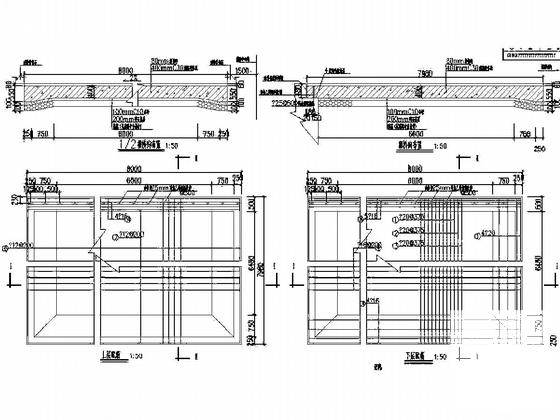

台后搭板构造配筋图（一～五）
防撞栏杆（无电缆槽）构造图（一～二）
防撞栏杆（有电缆槽）构造图（一～三）
RG-80型钢伸缩装置构造图

附件详情

设计依据：《公路桥涵施工技术规范》JTG/T F50-近代；《公路桥梁技术状况评定标准》JTG/T H21-近代；《公路桥梁承载能力检测评定规程》（JTG/T J21-近代）。
高速公路，设计速度100km/h。荷载标准：桥梁汽车-超20级、挂车-120荷载不变。桥梁跨径组合为单跨13m，上部结构为预应力混凝土板梁结构，下部结构为带桩基的重力式桥台。桥梁横断面布置分内、外圈两幅布置，为0.5m（防撞栏杆）+15.0m（机动车道）+0.5m（防撞栏杆）+2.0m（中央分隔带）+0.5m（防撞栏杆）+15.0m（机动车道）+0.5m（防撞栏杆），总宽34.0m。桥梁设计荷载为汽车-超20级，挂车-120。桥面铺装为80mm沥青混凝土+1mm防水层+80mmC30钢筋混凝土桥面铺装。
桥梁主要病害
1、桥台处桥面连续缝构造出现开裂；
2、钢筋混凝土空心板梁梁底出现横向裂缝；
3、油毛毡支座腐烂失效；
4、台帽顶缘混凝土小面积局部压碎。
……
主要维修内容：
拆除老桥桥面铺装，新的桥面铺装结构为2mm聚合物改性沥青PB（II）型防水涂料+8cmSMA-13（SBS改性，掺0.4%纤维稳定剂）（分两层摊铺）沥青混凝土的桥面铺装；
翻挖桥台处桥面连续构造后，增设RG-80型钢伸缩装置
重新浇筑整体式后张法空心板梁
增设板梁橡胶支座
桥台处桥面增设型钢伸缩装置
重做防撞护栏、桥面铺装
更换全桥防眩板设施
……
共计22张，设计于
