钢筋混凝土板梁桥维修改造施工图纸设计14张构造图

附件详情

  • 设计说明
  • 桥梁维修平面设计图
  • 桥面铺装维修构造图
  • 型钢伸缩缝构造图
  • 裂缝修补工序图
  • 防眩板设施设计图

附件详情

桥梁为单跨8m,上部结构为钢筋混凝土板梁结构,下部结构为轻型桥台。桥梁横断面布置分内、外圈两幅布置,为0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆)+2.0m(中央分隔带)+0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆),总宽34.0m。桥梁设计荷载为汽车-超20级,挂车-120。桥面铺装为80mm沥青混凝土+1mm防水层+80mmC30钢筋混凝土桥面铺装。
桥桥梁主要维修内容为重做全桥桥面铺装结构层与板梁铰缝及型钢伸缩装置,封闭梁体裂缝,更换全桥防眩板设施等。
……
主要技术标准:
1)公路等级:高速公路,设计速度100km/h。
2)桥梁荷载标准:维持既有桥梁汽车-超20级、挂车-120荷载不变。
3)抗震设防标准:维持既有桥梁抗震设防标准不变。
4)桥梁跨径、横断面布置等:维持既有桥梁跨径组合、桥面宽度及横断面布置不变。
5)耐久性设计环境类别:Ⅰ类;环境作用等级:Ⅰ-B;设计使用年限维持原桥梁使用年限不变。
6)设计安全等级:二级。
7)桥面防水等级Ⅰ级。
……
共14张,。

桥面铺装维修构造图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

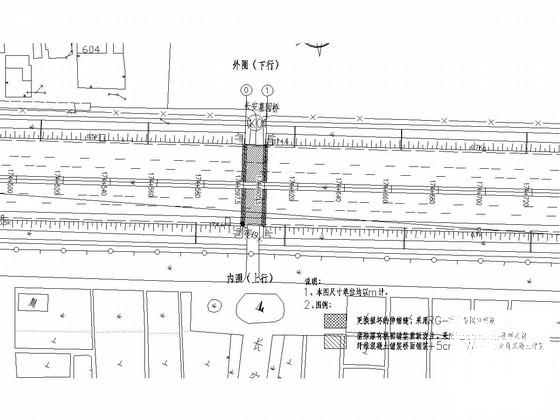

  • 钢筋混凝土施工设计 - 1
    钢筋混凝土施工设计 - 1

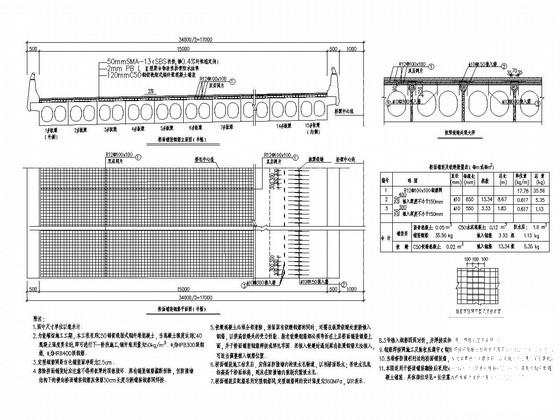

  • 钢筋混凝土施工设计 - 2
    钢筋混凝土施工设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
