4层度假中心给排水CAD施工图纸
- 建筑类别：商业,宾馆,酒店
- 建筑设计结构形式：其他结构
- 建筑设计面积：3895平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,高位水箱供水,无负压供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 热水供应方式：集中热水供应
附件详情
- 冷热水给水系统图
- 消火栓系统图
- 污废水排水系统图
- 雨水排水系统图
- 底层平面图
- 二层平面图
- 三层平面图
- 四层平面图
- 屋顶平面图
附件详情
该项目为四层度假中心，该项目相对标高±0.000相当于黄海高程 7.600 米,定位座标见总图.建筑占地面积: 1288.66平方米，建筑面积: 3894.56平方米，建筑层数:四层，建筑结构类型:框架结构，建筑抗震设防烈度:7度，建筑耐火等级:二级。
，共7张图。

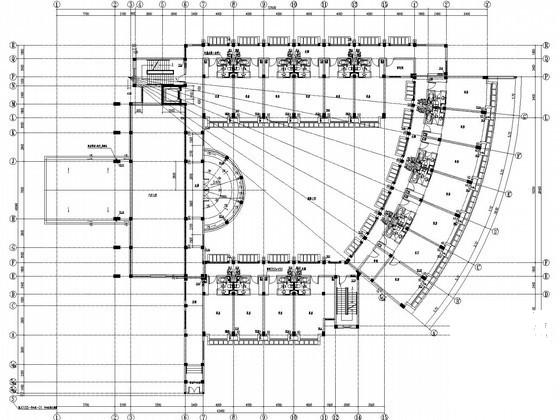

二层平面图

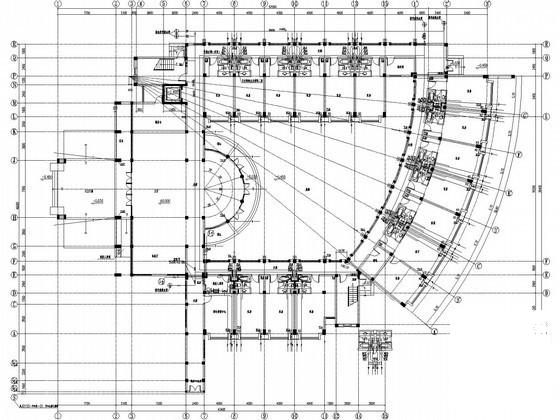

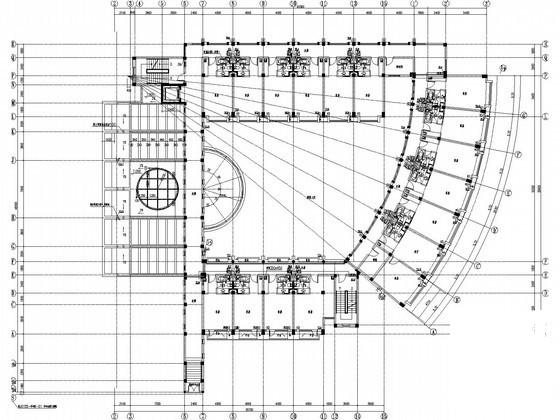

三层平面图

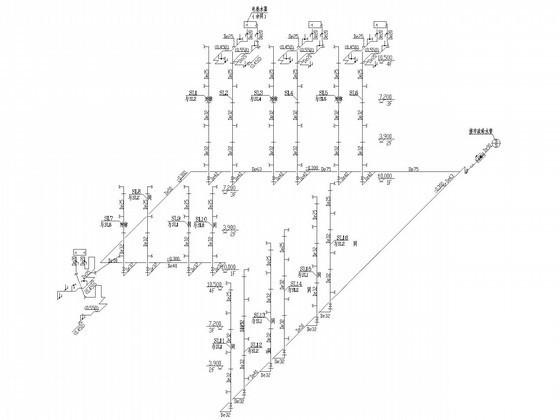

冷热水给水系统图
