钢结构网架度假酒店运动中心结构施工图纸

  • 建筑类别:体育
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:8张

附件详情

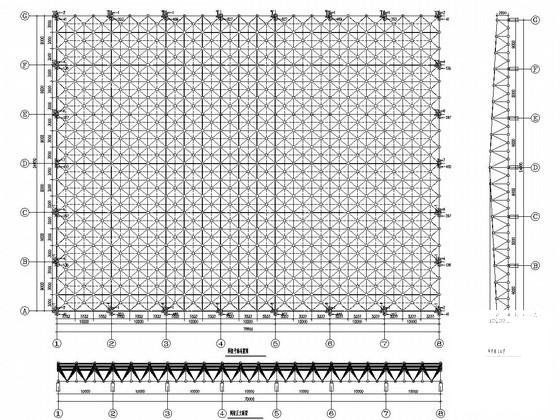

该项目是北京某度假酒店运动中心项目,钢网架结构,节点用螺栓球连接方式,型式为正放四角锥,该资料包含:网架 结构设计说明 ,网架平面布置图,网架上弦布置图,网架下弦布置图,网架腹杆布置图,网架材料表,屋面檩条布置图 ,二节柱 平面布置图 共计8张图。
含渲染模型。

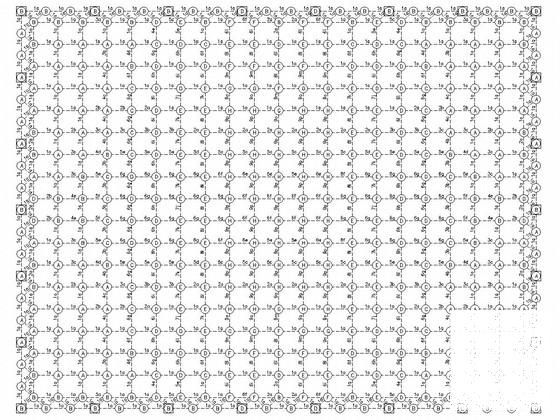

网架上弦布置图

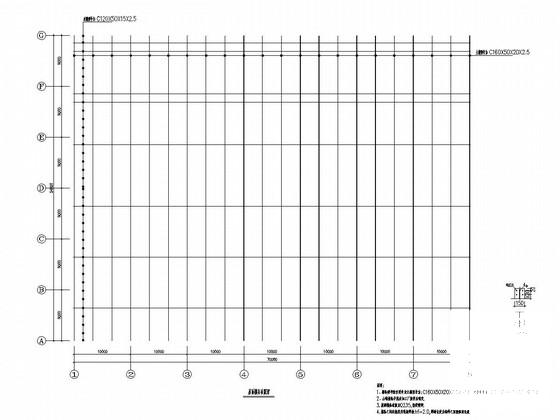

檩条平面布置图

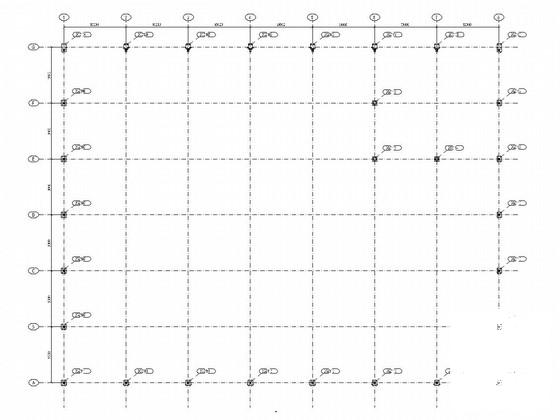

二节柱平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构网架施工图 - 1
    钢结构网架施工图 - 1
  • 钢结构网架施工图 - 2
    钢结构网架施工图 - 2
  • 钢结构网架施工图 - 3
    钢结构网架施工图 - 3
  • 钢结构网架施工图 - 4
    钢结构网架施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
