度假中心3层别墅混凝土结构施工方案图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
该资料为度假中心三层别墅混凝土 结构施工图
图纸说明详细,结构图纸完整,各个节点大样清晰。
屋面为坡屋顶,建筑做法节点清晰,结构节点完整。

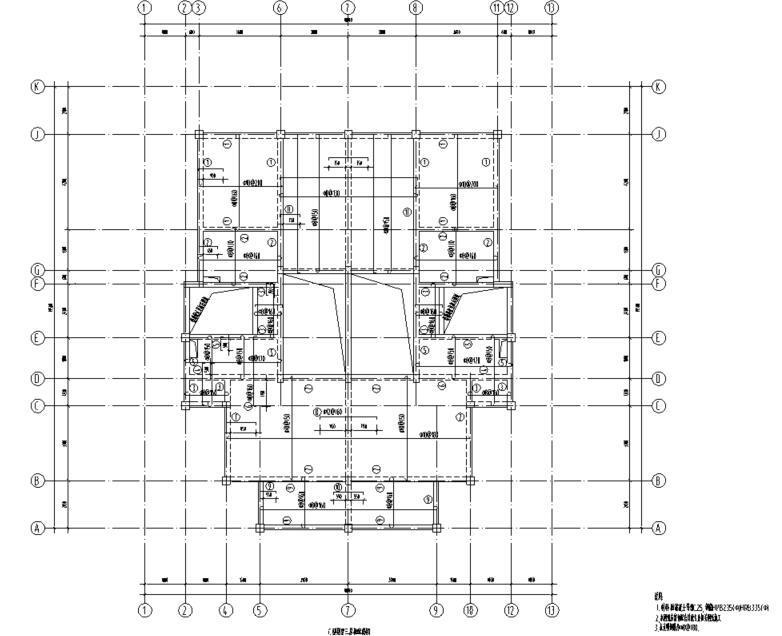

结构平面图

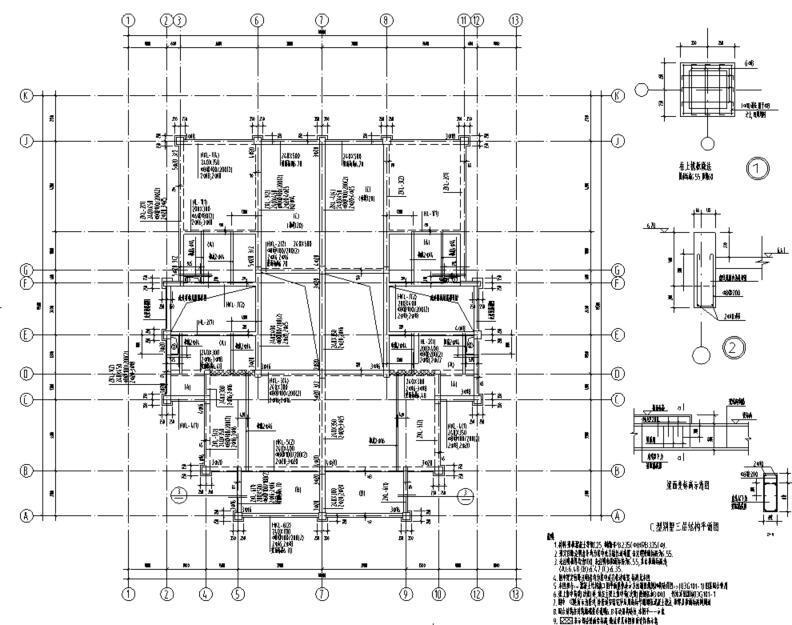

结构平面图2

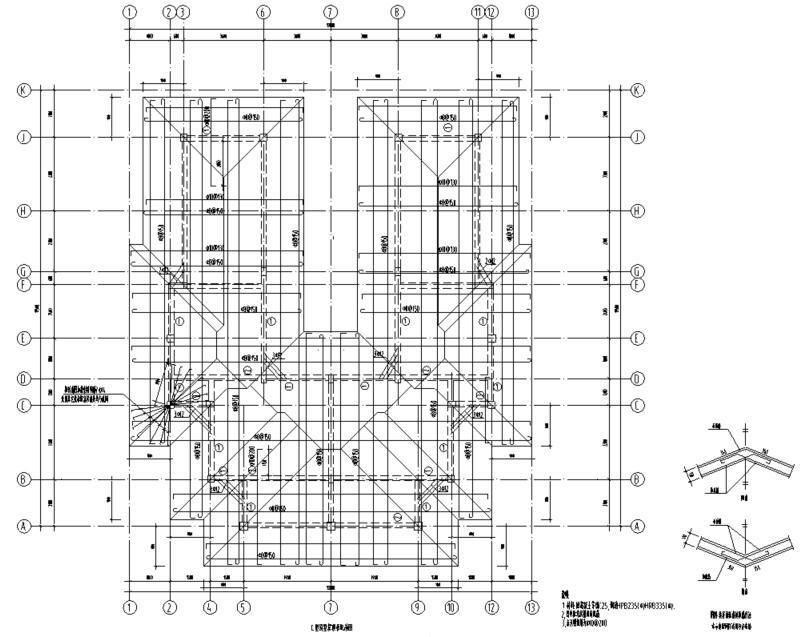

屋顶平面布置图

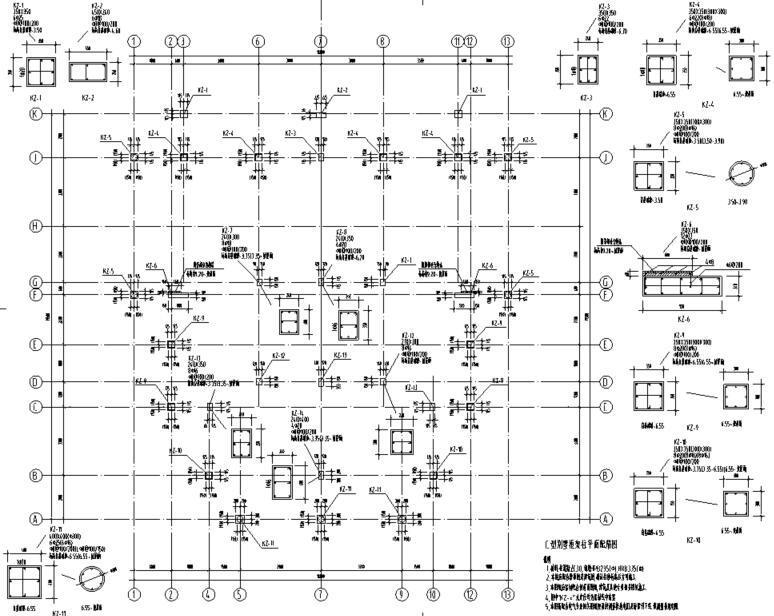

结构配筋图

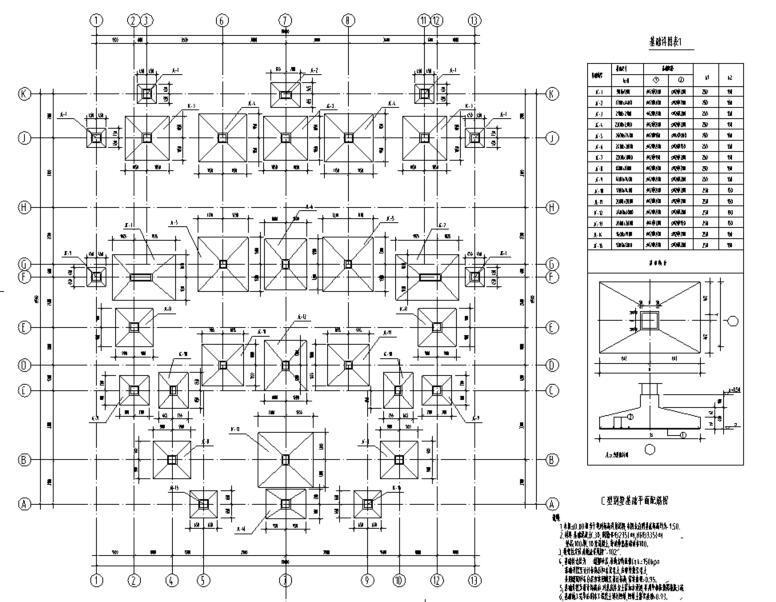

基础布置图
驻布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
